Мансарда – обустраиваем детище Мансара

Появившись впервые в столице и крупных городах Франции, в нашей стране дома с мансардным этажом самое широкое распространение получили в загородном строительстве. Споры о том, целесообразно ли строить мансарду или выбрать полноценный этаж, не утихают. И вряд ли стороны хоть когда-нибудь придут к единому мнению. В каждом конкретном случае – свои достоинства и недостатки, поэтому не будем вступать в бесполезный спор, а рассмотрим эти конструкции поближе.

Содержание

• Что такое мансарда
• Способы устройства
• Обустройство (утепление, освещение, отделка)

Что такое мансарда

Говоря простым языком, мансарда – это жилое или хозяйственное помещение между потолком последнего этажа и крышей. Если воспользоваться определением по СНиП (2.08.01-89), то мансарда – помещение в чердачном пространстве, фасад которого создан (полностью либо частично) поверхностью наклонной (скатной) или ломанной (вальмовой) крыши. Причем линия пересечения плоскостей крыши и фасада должна быть на уровне не более полутора метров от уровня пола мансарды.

Из-за специфичных очертаний, площадь помещений мансарды тоже регламентируется строительными нормативами, а высота до наклонного потолка зависит от угла ската кровли:

• 1,5 м – скат в 30⁰.
• 1,1 м – скат в 45⁰.
• 0,5 м – скат в 60⁰ и больше.

Именно от угла наклона крыши будет зависеть и полезная площадь мансарды. Если вытянутая, высокая крыша не является изюминкой проекта, достаточно угла в диапазоне 30⁰-40⁰.

Мансардой будут считаться и апартаменты в несколько десятков квадратов, когда периметр перекрытия большой, и каморка в несколько метров, в скромном домике. Оптимальной с точки зрения комфорта считается высота в максимальной точке мансарды в 2,5 метра, минимум по санитарным нормам – 2,3 метра. А имеет ли смысл тратиться на обустройство мансарды, зависит, в первую очередь, от габаритов дома – если его ширина меньше пяти погонных метров, площадь получившегося помещения будет слишком маленькой для комфортного использования.

Кроме того, удобство мансардных помещений и экономическая целесообразность их обустройства зависит от типа крыши. Больше жизненного пространства получается под вальмовыми конструкциями, особенно, если это крыша Судейкина.

При таком устройстве доля полезной площади составляет почти 90%. Однако и по затратам вальмовые крыши лидируют, тогда как под двускатной мансарда хоть и будет меньше, но и ее себестоимость получится ниже.

Мансарда может вписываться в створ наружных стен или выступать за его пределы. Если консольный вынос значительный, необходимы дополнительные опорные столбы или колонны. Также мансарда может быть углублена внутрь, а свободное пространство – использоваться, как терраса. Изнутри помещения выполняются, либо исходя из типа кровли – треугольные, под скатными крышами, ломаные, под вальмовыми, либо без привязки к стропильной системе. Во втором случае между подстенками и ограждающими конструкциями образуются «карманы», которые можно использовать для хранения всякой всячины.

Способы устройства

Есть два основных способа обзавестись мансардой – запланировать ее на этапе проектирования или отделать холодный чердак по мере возникновения необходимости в расширении полезной площади. В первом случае строительство ведется с учетом специфики конструкции, все расходы закладываются в смету, заранее определяется функционал помещений. Даже меблировку имеет смысл закладывать на этапе проектирования, чтобы при установке не возникало проблем с габаритами. Но если с меблировкой это редкость, то тщательная планировка помещений – норма для участников портала.

Первый этаж – кухня, и при ней кладовая, гостиная, гостевой санузел, желательно близко к входу и в нем лапо-ного мойка. Приватная зона отделена от общей – две спальни, хозяйский банно-прачечный комбинат с отдельным туалетом, в ванне – душ (строительный) и ванна (желательно в санузле окно), сауна, постирочная. Мансарда – одна или две комнаты, простой санузел (унитаз, раковина, душ) и большое помещение для выставки и хранения огромной коллекции машинок. И рабочее место для работы с ними.

Во втором варианте до мансарды доходят руки, когда в доме становится тесно, а габариты чердака позволяют оборудовать достаточно комфортное помещение. Эта ситуация может быть осложнена отсутствием в кровельном пироге изоляции, которая жизненно необходима при утеплении мансардного этажа. Что значительно затруднит и без того непростой процесс преобразования холодного чердака в пригодное для жизни или ведения хозяйства помещение.

Встал вопрос строительства мансарды на чердаке, чердак неутеплённый, жилой дом 10 на 8 м, высота крыши от пола чердака до конька крыши – 6 м, стропильные балки с обрешёткой из бруса и профнастил, ни ветро, ни пароизоляции на крыше нет.

Кроме того, при переделке чердака возможны проблемы со строительством лестницы, которая просто не предусмотрена проектом, и под которую теперь необходимо найти место. Если со свободными квадратами есть сложности, лестницу делают винтовую, если совсем туго, складную – выдвигаемую по мере необходимости и убираемую за ненадобностью. Эти модели создают определенные неудобства и ограничения, но дают доступ.

Обустройство

Чтобы мансарда была действительно жилым помещением, в котором комфортно находиться, она должна быть утеплена, освещена и отделана, с учетом конструктивных особенностей.

Утепление

Хоть при строительстве, хоть при переоборудовании, важнейшим этапом является утепление мансарды, даже если речь идет о сезонном домике для летнего отдыха. Без достаточного слоя теплоизоляционного материала мансарда летом превратится в шумную духовку, находиться в которой будет проблематично и ночью, не то, что днем.

В мансарде утепляются все горизонтальные, вертикальные и наклонные поверхности – перекрытие, кровля, фронтоны. В качестве утеплителя используются различные плитные, рулонные, засыпные или напыляемые материалы, но наибольшей популярностью пользуется каменная вата. Этот вид утеплителя устойчив к влаге, огню, насекомым и микроорганизмам, обладает низким коэффициентом теплопроводности и высоким коэффициентом шумопоглощения. Не в последнюю очередь минераловатные плиты выбирают ввиду их относительной экологичности – они хоть и содержат в составе химические вещества, но в минимальных количествах. Отсутствие усадки с течением времени, а, следовательно, и отсутствие опасности образования мостиков холода – тоже немаловажный показатель. Если же перекрытие допускает устройство плавающей стяжки, для утепления пола мансарды многие используют ЭППС.

Для большинства регионов достаточно толщины утеплителя в 200 мм.

Плиты первого слоя укладываются враспор, стандартный шаг стропильной системы как раз позволяет укладывать их таким образом, что они находятся в несколько сжатом состоянии. Если не получается, необходимо набить добавочные бруски. Однако любой утеплитель будет эффективно работать только при правильном «пироге», включающем и защитные пленки – гидроизоляцию между утеплителем и кровельным материалом, и пароизоляцию – поверх утеплителя, перед отделкой. А чтобы влага, скапливающаяся под кровлей, свободно удалялась вентиляцией, между утеплителем и кровлей делается вентиляционный зазор – около 5 см, а кровельное покрытие устраивается с коньковыми аэроэлементами.

У мансардных крыш должен быть свой «чердак», сокращенный до 5 см – между утеплителем и кровельным покрытием, называется вентиляционным зазором. Тепло всегда поднимается из помещений, минует пароизоляцию и утеплитель и ищет выхода в атмосферу, а зазор и будет этим выходом. В карнизной части крыши монтируются вентиляционные ленты (или оставляются щели), через которые будет поступать уличный воздух. Он будет проходить от карниза до конька, подхватывать пары и выдувать их в аэраторы (или отверстия в коньке). Основной же принцип утепления – пароизоляция укладывается вплотную к утеплителю, количество утеплителя не должно быть меньше рекомендованного для конкретной климатической зоны, поверх утеплителя – мембрана, хорошо пропускающая воздух, или гидроизоляция.

Освещение

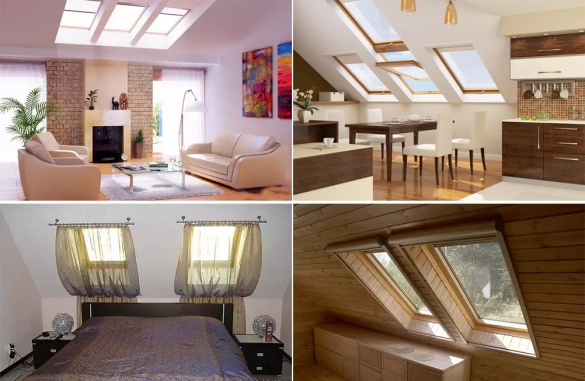

Чтобы освещение мансардных помещений было полноценным, окна устанавливаются не только вертикальные – во фронтоны, но и наклонные, непосредственно в кровлю. Поэтому длина окна зависит от наклона ската, а его ширина – от шага стропил. Для монтажа мансардного окна между стропилами монтируют вертикальный брус. Самый доступный, но непрактичный вариант – глухие оконные конструкции без механизма открывания. Более дорогие, но и более практичные окна мало чем отличаются от фасадных – их можно открывать полностью или в режиме проветривания, есть комбинации окно-балкон, для труднодоступных мест выпускают автоматические системы с дистанционным управлением. Существует несколько правил, касающихся освещения:

• Площадь остекления должна составлять не меньше 10%, но желательно больше (при площади мансарды в 10 м² площадь окна – не меньше 1 м²).
• Чем ниже уклон крыши, тем больше высота окна.
• Оптимальное расстояние от пола до окна составляет 90-110 см.
• Если расположить окна и на западе, и на востоке, можно наслаждаться и закатом, и восходом.
• Чтобы качественно утеплить и загерметизировать оконную конструкцию, еще на этапе составления проекта стоит шаг стропил «привязать» к типовым габаритам окна – его ширина и добавка в 5-7 см.

Для равномерного освещения в течение всего дня в мансарде лучше сделать несколько маленьких окон, чем одно большое.

Что касается материалов, современные стеклопакеты идут как в деревянных, так и в пластиковых окладах с разнообразной фурнитурой. Выбор тут ограничивается финансовыми возможностями, стилистикой отделки и назначением комнат – в кухню или санузел дерево устанавливать не стоит. Протечки же, считающиеся основным бичом мансардных окон, в большинстве случаев – результат ошибок при монтаже, а не свойство таких окон в целом. Поэтому как будет вести себя окно в эксплуатации, зависит не от бренда (если речь не идет о кустарном самопале от мелких фирм), а от соблюдения технологии и использования специальных материалов при установке.

Я занимаюсь установкой мансардных окон уже больше десяти лет и скажу, что главное – это правильный монтаж, независимо от фирмы и типа окон.

Отделка

Учитывая особенность конструкции мансарды, когда основная площадь стен образована кровельной системой, а слой утеплителя является обязательным, при отделке востребован «сухой» способ. Он подразумевает создание по всем плоскостям обрешетки из железных (профили) или деревянных (брус) направляющих, на которую монтируются плитные материалы – обычный или влагостойкий гипсокартон, фанера, ДСП или ДВП, ОСП, реже ЦПС. Шаг обрешетки и сечение направляющих зависит от выбранной отделки – чем она тяжелее, тем массивнее должен быть каркас. Направляющие под гипсокартон обычно монтируются на расстоянии 40-60 см. В эти пределы укладываются и большинство остальных листовых разновидностей.

Металлический каркас из профилей с шагом через 40 см, затем обшивка в два слоя гипсокартоном. В идеале – огнеупорными листами, можно только нижний слой огнеупорными, но только не потолочными. Проверяем уровнем все плоскости после обшивки – должны быть ровными, особенно внутренние углы мансарды. Отделка: грунтовка, шпаклевка, шлифовка, паутинка (стеклохолст), шпаклевка, шлифовка, грунтовка, покраска. Все углы армируются металлолентой или лентой для внутренних углов, но первая лучше.

При разделении мансарды на несколько помещений, перегородки также выполняются из облегченных листовых материалов, закрепляемых к стропилам (перемычкам из профиля) и перекрытию, для звукоизоляции применяют минераловатные плиты.

Если же в качестве финишного слоя используется вагонка или наборные панели (ПВХ, МДФ, блок-хаус), то их крепят непосредственно на обрешетку. Независимо от выбранного материала, между каркасом и отделкой должен оставаться небольшой воздушный зазор. Обшивать каркас начинают со скатов, после идут фронтоны и заканчивают потолком, если это вальмовая кровля. Теоритически, потолок можно обшить и черновой доской, а после оштукатурить, но к такому способу прибегают редко, ввиду его трудозатратности, тогда как обшивка плитами, вагонкой или панелями не требует особых навыков и много времени. Все используемые при отделке мансарды деревянные материалы перед монтажом обязательно обрабатываются защитными средствами, а если они финишные, то потребуются и декоративные – лак, воск или масло.

Вагонка с уверенностью в 99% немного разойдется, поэтому красить ее надо до сборки.

Отделочных материалов для оформления мансарды – масса, и если мансарда в доме для ПМЖ, то ограничений практически нет. Когда речь о сезонном проживании, при выборе необходимо учитывать колебания температур и выбирать отделку, которая выдержит и мороз, и оттепель, и повышенную влажность.

Мансардный этаж

Впервые подкровельное чердачное пространство для жилых и хозяйственных целей было использовано в 1630 году французским архитектором Ф. Мансара. Этот чердачный этаж под скатной крутой изломанной крышей и получил название мансарда.

Функции и планировочные решения

Функционально-планировочный аспект использования мансардного этажа определяется, в основном, назначением здания, а планировочные особенности связаны со структурой здания и с ниже расположенными помещениями. Мансардный этаж может занимать всю площадь здания, либо его часть, но, как правило, в пределах лежащих ниже стен базового здания. Архитектурно- планировочные решения могут иметь широкий диапазон, а помещения — любую площадь и конфигурацию.

При проектировании мансардного этажа выбор планировочного варианта должен быть основан на анализе планировочной схемы здания-основы, определен при изучении социальной потребности данного жилого образования и выполнен в соответствии с действующими нормативными требованиями.

Необходимо различать три основных типа мансардных этажей:

• мансардный этаж с формированием отдельного этажа в одном уровне;
• мансардный этаж с двухуровневым развитием;
• мансардный этаж с пространственной организацией антресольного этажа при двухуровневом развитии верхнего этажа здания-основы.

Интерьер

При разработке интерьера мансардного этажа следует учитывать некоторые характерные геометрические формы помещений. Речь идет о размещении лестниц, обстановке ванной комнаты и туалета, кухни, а также о размещении дверей. Следует принимать во внимание свободную высоту лестничных маршей в отношении наклонных поверхностей крыши. Не возникает трудностей, когда направление лестницы — параллельно уклону крыши или лестница размещена по средней оси здания. Свободная высота, обычно, не представляет проблему, но следует учитывать размещение возможных деталей и узлов кровельной конструкции.

Обстановку ванной комнаты и туалета следует принимать с учетом наклонных поверхностей крыши, ограничивающих высоту в полный рост.

Размещение дверей может вызывать сложности не только из-за определения высоты самого дверного проема. Здесь необходимо также учитывать беспрепятственное открывание двери с учетом наклонной стены.

Противопожарные требования

Противопожарные требования, особенно пути эвакуации мансардного этажа, зависят от планировочной структуры здания-основы: при совпадении функций здания-основы и функций мансардного этажа для путей эвакуации используется лестнично-лифтовый узел здания, к которому примыкает мансарда; при несовпадении функций здания-основы и мансардного этажа для создания путей эвакуации требуется устройство специальных коммуникаций, которые могут находиться внутри или вне здания и иметь изолированные выходы, в том числе между двумя зданиями.

Допускается отсутствие выходов в лестничную клетку с каждого этажа квартиры в двух уровнях при условии, что помещения расположены не выше 6-го этажа, и квартира обеспечена дополнительным выходом. Допускается устройство эвакуационных выходов в общую лестничную клетку из творческих мастерских при условии, что возможно сообщение через тамбур.

При размещении контор и офисов в мансардах жилых домов, имеющих не более 9 этажей, входы и эвакуационные выходы должны быть изолированы от жилой части зданий. Допускается принимать в качестве второго эвакуационного выхода лестничные клетки жилой части здания, при этом выход предусматривается через тамбур с противопожарными дверями. Мансардное окно может служить спасательным проемом, через которое люди из помещения могут быть эвакуированы.

Важные правила проектирования мансардного этажа

Выбор планировочного варианта мансарды должен быть основан на анализе планировки здания-основы.

Огромная роль, в зависимости от уровня зрительного восприятия, принадлежит линиям и формам, определяемым геометрией крыши.
Важным условием размещения мансардных помещений является их взаимосвязь с коммуникационной структурой здания — основы.

Необходимо взаимодействие проектируемой и существующих инженерных систем и обеспечение их совместной работы. (В случае, когда функции мансарды не совпадают с функциями основного здания, требуется разработка специальных технических решений).

Особое значение имеют форма и габариты помещений, выбор светопрозрачного ограждения (вертикальных или наклонных окон), их размещение с учетом построения интерьера во взаимосвязи с формированием архитектуры.

Конструктивная схема, материал ограждающих конструкций и деталей мансарды определяются с учетом единства конструкции и архитектурных форм здания-основы (Применение легких конструкций, деталей и изделий является основным требованием).

Мансарда с крутоуклонной крышей требует особого подхода к выбору кровельного материала, обеспечению теплозащиты, герметизации и гидроизоляции.

Возведение мансарды без отселения жильцов основного здания требует специального метода максимальной безопасности производства работ, ограничения веса конструкций и деталей, сооружения элементов защиты и безопасности.

Конструкции мансардного этажа

Конструкция и геометрия крыши определяет архитектурную форму венчающей части здания, а это, в свою очередь, необходимость создания единства конструктивного и архитектурного решений во взаимосвязи с внутренним пространством, обусловленным функциональным назначением.

Выбор той или иной архитектурно-строительной системы мансардного этажа включает определение несущей конструкции и ограждения, а также организацию строительных работ на объекте в застроенной части города.

Для мансардных этажей рекомендуется выбирать легкие конструкции и материалы, поскольку, с одной стороны, следует максимально облегчить их транспортировку на этаж, а с другой, собственный вес конструкций должен быть минимальным, с учетом той нагрузки, которая будет перенесена на уже существующее здание.

Эти предпосылки в целом указывают на то, что конструкции следует выбирать из материалов на основе древесины или тонкостенного холодногнутого металлического профиля. Использование каменных и бетонных материалов для создания несущей конструкции мансардного этажа на реставрируемом, да и вновь строящемся здании не рекомендуется.

Кровельное покрытие должно соответствовать этим же предпосылкам, то есть должно быть выполнено преимущественно из легких материалов в виде металлических листов, металлочерепицы и тому подобное. В случаях, когда это необходимо в целях сохранения среды уже существующей застройки, покрытие выполняется из глиняной или цементно-песчаной черепицы, цветного металла и прочих материалов.

Внутренняя облицовка ограждения мансарды выполняется преимущественно из гипсокартонных листов. Внутренние перегородки целесообразно выполнять поэлементной сборкой с облицовкой гипсокартонными листами по стойкам из тонколистовых профилей.

Мансардный этаж в большей степени, чем нижние этажи подвержен потерям тепла по той простой причине, что над ним нет «тепловой подушки». Он имеет большую общую поверхность соприкосновения с внешней средой. Поэтому из соображений комфорта и экономии необходима эффективная и тщательная теплоизоляция. При повышенной теплоизоляции более строгие требования предъявляются к термическому уплотнению и его исполнению. Такое уплотнение не дает теплому воздуху проникать через уплотняющий слой. Для теплоизоляции должен применяться эффективный утеплитель, например, плита из минеральной ваты, с = 0,004 Вт/м oС по расчету. С внутренней стороны утеплителя (повернутой к помещению) предусматривается слой пароизоляции, а с внешней стороны — гидроизоляции. Также важно, чтобы между верхней стороной утепляющего слоя и нижней стороной кровельного покрытия имелась достаточно эффективное вентиляционное пространство, что способствовало бы вентиляции и удалению неизбежного потока влажного теплого воздуха, который будет проникать через паровые преграды и теплоизоляционный слой.

Утепление мансард

Покрытие мансарды должно не только защищать дом от атмосферных осадков (дождь, снег), но и препятствовать охлаждению помещений верхнего этажа. Тёплый воздух всегда поднимается вверх, поэтому температура воздуха под потолком в среднем на 2°С выше, чем посредине высоты помещения. При одинаковой теплоизоляционной способности стен и кровли потери тепла через последнюю всегда будут больше, что обусловлено большим перепадом температур между наружной и внутренней поверхностями покрытия мансарды. Кроме того, влагосодержание теплого воздуха обычно выше, чем холодного, поэтому конденсат на потолке верхнего этажа может образовываться при более высоких температурах, чем на внутренней поверхности стены. Поэтому к теплозащите кровельных покрытий предъявляются более жесткие требования, чем к наружным стенам.

Теплопотери через мансарду достаточно велики, поэтому правильно выполненное утепление ее покрытия способно принести ощутимый экономический эффект. При сравнении двух типовых двухэтажных домов площадью 205 м2 с мансардами, утепленными в соответствии с прежними и новыми требованиями, установлено, что современный уровень теплозащиты позволяет снизить потери тепла через покрытие более чем на 3 кВт и тем самым существенно уменьшить мощность системы отопления и снизить расходы на обогрев дома.

Значительную опасность для людей представляют сосульки, свисающие с крыши. В процессе сбивания сосулек велика вероятность повреждения кровли со всеми вытекающими последствиями. Одной из причин образования сосулек в зимнее время является недостаточная теплоизоляция покрытия крыши. Снег, подогреваемый снизу теплом, проходящим через плохо утепленное покрытие, начинает подтаивать, и вода, стекающая с крыши, превращается в сосульки. Только при хорошо выполненной теплоизоляции сосульки не будут доставлять неприятностей зимой.

Требования к теплозащите покрытий

Нормирование теплозащиты ограждающих конструкций, к числу которых принадлежат и кровли, производится в соответствии со СНиП с учетом средней температуры воздуха и продолжительности отопительного периода в районе строительства. В соответствии с этими нормами требуемое приведенное сопротивление теплопередаче Ro кровельных покрытий для Москвы и Подмосковья должно быть не менее 4,7 м2 °С/Вт.

Конструктивные особенности

Влагосодержание теплого внутреннего воздуха выше, чем холодного наружного, поэтому диффузия водяных паров (как через покрытие мансарды, так и через наружные стены здания) направлена из помещения наружу. Наружная (верхняя) часть кровельного покрытия представляет собой гидроизоляционный слой, плохо пропускающий водяные пары и способствующий образованию конденсационной влаги с внутренней (нижней) стороны кровли. Последствия не заставят себя ждать: несмотря на хорошо выполненную гидроизоляцию крыши, на внутренней поверхности кровельного покрытия появятся мокрые пятна и плесень, ухудшатся теплоизоляционные качества утеплителя, с потолка начнут падать капельки воды (не из-за протечки кровли, а в результате конденсации водяных паров).

Учитывая отрицательное воздействие влаги на теплоизоляционные характеристики материалов, утеплитель необходимо защитить от увлажнения водяными парами, содержащимися в воздухе помещения, слоем пароизоляционного материала, расположив его с внутренней (нижней) стороны утеплителя. Для удаления влаги, попавшей по каким-то причинам в теплоизоляционный материал, между утеплителем и наружным (гидроизоляционным) слоем кровельного покрытия следует предусмотреть вентилируемую воздушную прослойку.

Очень часто нежилые чердачные помещения переоборудуют в жилые мансарды, сохраняя существующую стропильную систему. При этом, стремясь свести к минимуму дополнительную нагрузку на несущие конструкции здания, обычно используют легкий утеплитель пониженной плотности. Под воздействием ветра происходит «продувание» утеплителей малой плотности, сопровождающееся уносом тепла, поэтому для сохранения теплозащитных характеристик конструкции на поверхность теплоизоляции, граничащую с вентилируемой прослойкой, обязательно укладывается слой ветрозащитного паропроницаемого материала.

При утеплении мансарды нужно помнить, что потери тепла происходят не только через покрытие, но и через торцовую стену. Поэтому фронтон дома также необходимо хорошо утеплить в соответствии с современными требованиями.

Утепление мансардных покрытий

Конструктивно покрытие мансарды состоит из системы стропил, установленных с шагом 600. 1000 мм. Пространство между стропилами заполняется теплоизоляционным материалом (утеплителем). В качестве утепляющего материала рекомендуется использовать плиты из минеральной ваты на основе базальтового волокна или стекловолокна. Теплоизоляционные плиты или маты могут укладываться в один или несколько слоев, причем общая толщина слоя утеплителя зависит от коэффициента теплопроводности утеплителя, значение которого обязательно указывается в сертификате соответствия.

Между утеплителем и кровельным покрытием устраивают вентилируемую воздушную прослойку. С внутренней (нижней) стороны покрытие мансарды защищают пароизоляционным материалом и отделывают гипсокартонными листами, вагонкой и т.п.. Если высота сечения стропил меньше, чем необходимая толщина утепляющего слоя, к стропильным ногам на шурупах или гвоздях прикрепляют деревянные бруски. Плиты утеплителя кладут между ними таким образом, чтобы остался воздушный зазор между теплоизоляцией и кровлей. При недостаточной высоте сечения стропил к ним можно прикрепить горизонтально расположенные деревянные антисептированные бруски. В этом случае один слой утеплителя располагается между стропилами, а другой — между горизонтальными брусками.

Устройство вентилируемой воздушной прослойки

Ширина воздушного зазора между утеплителем и кровлей зависит от профиля материала покрытия. В случае использования профилированных листов из оцинкованной стали, черепицы, металлочерепицы и других волнистых листов толщина вентилируемой воздушной прослойки должна составлять не менее 25 мм. При устройстве кровли из плоских листов (асбестоцементные листы, оцинкованная сталь, мягкая битумная черепица, рулонные материалы. ) необходима воздушная прослойка толщиной не менее 50 мм. Вентиляция воздушной прослойки осуществляется через отверстия в карнизе и в коньке.

Защита утеплителя от продувания

Со стороны вентилируемой воздушной прослойки теплоизоляционный материал необходимо защитить ветрозащитной паропроницаемой мембраной. Применение в качестве ветрозащитной мембраны паронепроницаемых материалов типа рубероида или полиэтиленовой пленки совершенно недопустимо! Следует отметить, что специальные мембраны прекрасно пропускают пары воды, но не пропускают, тем не менее, воду в жидкой фазе, а потому препятствуют намоканию утеплителя в результате попадания влаги, конденсирующейся на внутренней поверхности кровельного покрытия со стороны воздушной прослойки. Это свойство материалов позволяет уменьшить толщину воздушной прослойки до 25 мм вне зависимости от профиля кровельного покрытия, что особенно важно при утеплении чердака по существующим стропилам: воздушная прослойка небольшой толщины исключает необходимость установки дополнительных брусков с внутренней стороны стропильных ног. Высоты стропильной ноги будет достаточно для размещения утеплителя необходимой толщины и устройства вентилируемой воздушной прослойки.

При возведении нового дома ветрозащитный материал укладывают поверх стропильных ног и прикрепляют с помощью деревянных брусков. При устройстве мансарды на существующем чердаке ветрозащитный паропроницаемый материал крепится специальными рейками к существующим стропилам. Мембрана защищает утепляющий слой и от увлажнения атмосферными осадками (дождь, снег), попадающими в воздушный зазор при сильном ветре или через неплотности в покрытии. Материал укладывают на утеплитель с нахлестом 150. 200 мм по пунктирным линиям, нанесенным на полотнище материала, и прикрепляют к конструкции деревянными рейками гвоздями, скобами или клеем.

Устройство пароизоляции

С внутренней (нижней) стороны теплоизоляционный материал защищают от увлажнения водяными парами, содержащимися в воздухе помещения, слоем пароизоляции — полиэтиленовой пленкой, пергамином, рубероидом или фольгированным пароизоляционным материалом. Материал укладывают с перехлестом полотнищ 100 мм и проклеивают швы липкой лентой. Применение скотча не только обеспечивает герметичность швов, но и позволяет уменьшить величину перехлеста до 100 мм (как по вертикали, так и по горизонтали) вне зависимости от уклона кровли. К стропилам или брускам пленка крепится тонкими деревянными рейками. Фольгированные материалы укладывают фольгой в сторону помещения, причем между пароизоляцией и внутренней обшивкой желательно оставить небольшой зазор. В этом случае блестящая поверхность алюминиевой фольги будет отражать тепловое излучение, идущее из помещения наружу, и уменьшать величину теплопотерь через покрытие мансарды.

Изнутри помещение мансарды облицовывается гипсокартонными листами, фанерой, досками или вагонкой, которые крепятся к деревянным брускам или металлическим профилям, установленным с внутренней стороны стропильных ног.

Дополнительное утепление существующих мансард

Как правило, мансарда занимает не всю площадь перекрытия верхнего этажа, поскольку ее продольные стенки устраиваются не в плоскости наружной стены, а на некотором расстоянии от нее. Участок перекрытия между стеной мансарды и карнизом, примыкающий к наружной стене дома, выходит за объем отапливаемого помещения мансарды, поэтому его обязательно надо утеплить. Для этого поверх досок перекрытия укладывают пароизоляцию (фольгированной стороной вниз), полиэтиленовую пленку и т.п., затем слой утеплителя и ветрозащитный паропроницаемый материал. Утеплитель должен быть уложен так, чтобы в зоне примыкания перекрытия к стене не образовывались «мостики холода».

Нередки случаи, когда имеющееся утепление мансарды не обеспечивает необходимого уровня теплоизоляции. Большие расходы на отопление, образование сосулек зимой и барабанный бой дождевых капель летом говорят о том, что покрытие мансарды нуждается в дополнительном утеплении (и одновременно в звукоизоляции). Утеплить мансарду можно, расположив утеплитель поверх существующей изоляции с соблюдением всех правил установки теплоизоляции на мансардах. Этот вариант утепления исключает необходимость уменьшения высоты потолка и полезной площади утепляемого помещения, но требует разборки кровли и обрешетки, а также устройства несущего каркаса для нового кровельного покрытия.

Дополнительный слой утеплителя можно расположить и под существующей теплоизоляцией. Для этого на внутренней обшивке мансарды устанавливают каркас из деревянных брусьев, между которыми «враспор» помещают плиты теплоизоляционного материала. Высота брусков должна соответствовать толщине слоя утеплителя. Со стороны помещения утеплитель необходимо защитить пароизоляционным материалом, который крепят к деревянным брускам каркаса. Изнутри помещение отделывают вагонкой, гипсокартонными листами, фанерой и т.п. Такой способ утепления не связан с разборкой кровли, работы можно производить не только летом, но и зимой, однако полезная площадь и высота помещения уменьшаются.

В некоторых случаях оптимальным вариантом утепления может быть комбинированный способ, когда потолок мансарды утепляется поверх существующей теплоизоляции,а ее наклонные поверхности утепляются изнутри. В любом случае нельзя забывать о дополнительном утеплении вертикальных стенок мансарды и части перекрытия, расположенной около наружной стены вне отапливаемого помещения мансарды.
