Построение фасада, плана и разреза жилого дома
Еще чертежи и проекты по этой теме:
AutoCAD Architecture
Линии фасада и марки
2D фасады
3D фасады
Графические разделы фасада
Вид псевдоразреза
Материалы фасада
Графические разделы в стилях 2D фасада и материалы
Границы материала в 2D фасадах
КОТТЕДЖИ И ДАЧИ для автокад (autocad)
Скачать готовые проекты (чертежи) Автокад
Скачать ТОР-10 проектов AutoCAD
Полезные ссылки на готовые проекты AutoCAD
Проекты коттеджей + объёмные модели

Построение фасада, плана и разреза жилого дома

Череповецкий государственный университет
Кафедра строительства
Лабораторная работа номер 1 «Выполнение фасада, плана и разреза в программе Autocad» по дисциплине «Компьютерная графика и строительное черчение»
Череповец 2017

Расстояние между осями 1 и 2 — 9000, между А и Б — 4500, Б и В — 4500. Толщина наружных стен — 640, внутренних — 380, перегородок — 100. Оконные и дверные проёмы — произвольные. Высота да уровня крыши — 3000, до конька — 4500.

Состав: Фасад 1-2 , план на отметке 0.000, разрез 1-1.

Софт: AutoCAD 15

Автор: 55557

Дата: 2018-04-15

Просмотры: 2 084

Добавить в избранное

Еще чертежи и проекты по этой теме:

Софт: AutoCAD 2013

Состав: Фасад 1-13, план первого этажа, разрез 1-1, конструктивные узлы, конструктивные решения по железобетонной плите, технологическая карта на устройство кровли из металлочерепицы, календарный график выполнения работ, стройгенплан, ПЗ

Софт: AutoCAD 2008

Состав: Планы, фасады, разрезы, узлы

Софт: AutoCAD 2018

Состав: Дом в 3D(грунт, фундамент, пол, стены, окна, крыша) разрез, фасад, план зданий, ПЗ

Софт: КОМПАС-3D V13

Состав: План на отм. 0.000. Фасад 1-13. Разрез 1-1. Схемы. Узлы.

Софт: AutoCAD 14

Состав: Фасад 1-23, фасад 23-1, фасад А-Д, фасад Д-А. Генплан (1 пл-т), Монтажные планы стен первого этажа, типового этажа, крыши. Утепление между шахтой лифта и квартирой. Разрезы I-I, II-II, III-III, IV-IV, V-V (2 пл-т), Монтажные планы плит перекрытия 1-10 этажей (3 пл-т), Планы первого этажа, типового этажа. Технико-экономические показатели дома. Экспликация пола, детали 1-9 (4 пл-т), Монтажный план стен техподполья в осях 1-9. План входа в техподполье. Схема раскладки бетонных блоков. Разрезы I-I, II-II, III-III, 1-1, 2-2, 3-3, 4-4, 5-5, 6-6, 7-7 (5 пл-т), Фасад 3НСН 36-30-1, характеристика изделия, вид с внутренней стороны, разрезы 1-1, 2-2, 3-3, 4-4, 5-5. Арматурный блок внутреннего слоя АБВС 3НСН 36-30-1, арматурный блок наружного слоя АБНС 3НСН 36-30-1, спецификация арматурных и закладных изделий и их чертежи. Спецификация стали на одну деталь, выборка стали (6 пл-т), План котлована. План свайного поля, спецификация свай. Ведомость объемов земляных масс. Опалубочный чертеж монолитного ростверка РСМ 1, армирование монолитного ростверка РСМ 1. Узел сопряжения вентблока с днищем, деталь сопряжения сваи с оголовком ФО 4. Каркас КР-1, разрезы 1-1, 2-2 (7 пл-т), Возведение несущих и ограждающих конструкций здания ниже отм. 0.000, основные строительно-монтажные работы, подготовительный период, общие указания, указания по технике безопасности, требования, предъявляемые к качеству работ по устройству котлованов. Потребность в машинах, оборудовании, инструменте. Технико-экономические показатели. Операционный контроль качества работ. График производства работ (8 пл-т), Схема монтажа стеновых панелей. Схема операционного контроля качества на монтаж стеновых панелей. Потребность в машинах, механизмах и инструменте, потребность в материалах, конструкциях. Схема организации рабочего места монтажников, схема строповки наружных и внутренних панелей, схема временного закрепления панели. График произ-водства работ (9 пл-т), Стройгенплан. Характеристика условий строительства, характеристика объекта. Пожарная безопасность на строительной площадке. Потребность в основных строительных машинах, ведомость основных строительных машин и приспособлений. Максимальный вес конструкций. Грузовая характеристика башенного крана КБ-405.1А (10 пл-т), Календарный план производства работ. График движения ра-бочей силы. Технико-экономические показатели строительства (11 пл-т), Исследуемые составы. Применяемые материалы (12 пл-т), Исследуемые составы (13 пл-т), Физико-механические свойтсва исследуемых материалов (14 пл-т), Биологическая стойкость (15 пл-т), Исследование водостойкости (16 пл-т), Исследование водостойкости (17 пл-т), Химическое сопротивление в водном растворе щелочи (18 пл-т); Химическое сопротивление в водном растворе щелочи (19 пл-т), Влияние влажности среды на биологическое сопротивление (20 пл-т), Биостойкость составов после выдерживания в условиях повышенной влажности. Изменение коэффициента биостойкости под влиянием микроскопических грибов (21 пл-т)

AutoCAD Architecture

Автор:

Создание фасадов моделей зданий на чертеже можно начать с чертежа линии фасада и обозначения, а затем создать 2D или 3D фасад на ее основе. Можно управлять размером и формой любого создаваемого фасада, и, кроме того, обновлять имеющийся фасад путем модификации входящих в него объектов. 2D фасады создаются без скрытых и перекрывающихся линий. Наружным видом 2D фасадов можно управлять, применяя правила, регулируемые стилем и свойствами экранного представления 2D фасада.

Линии фасада и марки

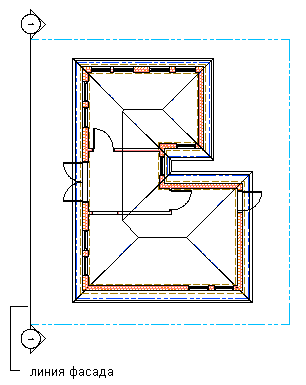

Линия фасада определяет, как далеко простирается вертикальная проекция создаваемой модели здания. Линии фасада могут быть прямыми или ломаными. Можно указать также длину и высоту участка, определяемого линией фасада. Обозначения фасадов, которые обычно содержат букву или цифру и указывают на его направление, отображаются по краям линии фасада.

Нарисовав линию фасада, можно создать фасадный объект на основе этой линии.

Обзор линии фасада и обозначения

2D фасады

2D фасады создаются с помощью чертежа линии фасада перед некоторым количеством объектов и созданием 2D фасада на основе этих линий. Объект фасада изображается без скрытых и перекрывающихся линий. 2D фасад можно редактировать, изменяя свойства экранного представления объекта или его стиля. Стиль 2D фасада позволяет отображать компоненты экранного представления фасада и создавать правила, которые позволяют назначать различным деталям фасада разные компоненты отображения. Можно регулировать шкалу видимости, слоя, цвета, типа линии, веса линии и типа линии каждого компонента. Можно назначать материал, например кирпич или бетон, отдельным компонентам объекта или стиля. Кроме того, можно использовать команды редактирования линии с целью назначения отдельных линий, содержащихся в 2D фасаде, различным компонентам экранного представления и для объединения геометрических объектов в 2D фасаде. Можно задавать размеры 2D фасада.

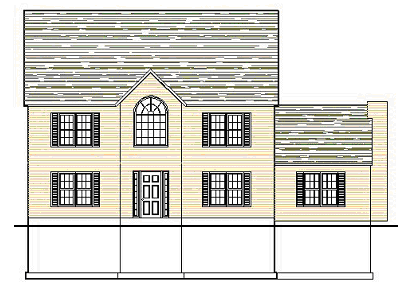

2D фасад здания

3D фасады

3D фасады создаются с помощью чертежа линии фасада перед некоторым количеством объектов и созданием 3D изометрической проекции на этой основе. Стили в 3D фасадах не используются. Однако, можно управлять отображением графических разделов внутри 3D фасадов. С помощью команды «Проекция со скрытыми линиями» можно создавать 2D проекции со скрытыми линиями в любых видах для 3D фасада, которые можно расчленять и редактировать или штриховать.

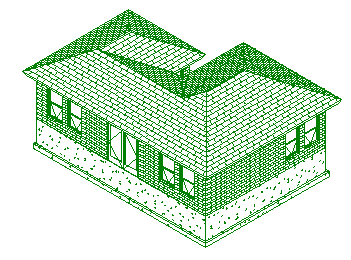

3D фасад в 3D проекции

Графические разделы фасада

2D или 3D фасадный объект может содержать ряд графических разделов, определяющих декомпозицию фасадного объекта. Данная функция полезна в случае, когда нужно создать такой перспективный вид объекта, при котором детали, находящиеся ближе к наблюдателю, изображаются более темными и жирными линиями, а удаленные детали изображаются более светлыми линиями.

3D фасад с графическими разделами на виде в перспективе

Вид псевдоразреза

Вид псевдоразреза представляет собой специальный вид 3D разреза, в котором разрезанные объекты не преобразуются в объект 3D разреза, но остаются на чертеже в виде объектов. Детали объекта внутри ограничивающей рамки линии разреза сохраняют индивидуальные компоненты отображения, а детали объектов за пределами линии разреза могут быть изображены или скрыты. Чтобы взять под контроль появление деталей объекта за пределами линии разреза, необходимо назначить материал разрезанным объектам.

При визуализации псевдоразреза можно показать внешнюю деталь, например, как полупрозрачное добавление.

Можно использовать вид псевдоразреза в фасаде, чтобы вырезать именно тот участок, который требуется на текущий момент, и сфокусировать изображение на данном конкретном участке. Это помогает ускорить и упростить работу с моделью здания.

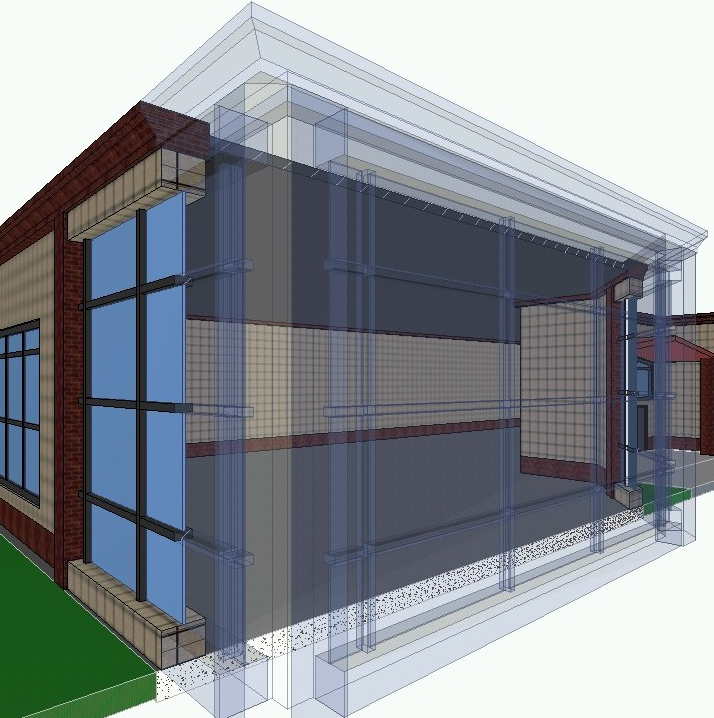

Вид визуализированного псевдоразреза с прозрачными телами компонентов

Материалы фасада

В AutoCAD Architecture можно назначить материалы различным компонентам объекта. Эти материалы отображаются при создании 2D или 3D объекта фасада. Можно указать, требуется ли использование свойств экранного представления материалов или свойств экранного представления объекта фасада.

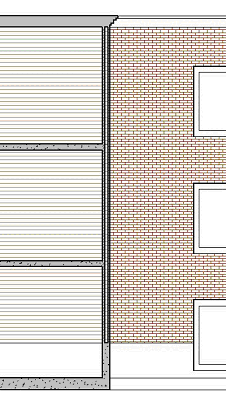

2D фасад с различными вариантами штрихования поверхности

AutoCAD Architecture располагает множеством заранее определенных материалов для всех основных задач проектирования. Можно использовать заранее определенные материалы или изменять их в соответствии со своими проектами. Возможно также создание пользовательских материалов.

Графические разделы в стилях 2D фасада и материалы

При создании графических разделов в стиле, как правило, требуется обеспечить визуальное отличие содержащихся в них объектов от объектов других графических разделов. При назначении материалов объектам можно задавать стиль 2D фасада таким образом, чтобы он использовался как шаблон штриховки из материала с заимствованием при этом цвета и типа линии из свойств экранного представления графического раздела.

Графические разделы фасада с назначенным штрихованием поверхности

Границы материала в 2D фасадах

Границы материала позволяют удалять или ограничивать по размеру участки 2D фасада:

ограничить количество штриховки с целью получения более понятной конструкторской документации,
выделять участок на фасаде.
