Фундамент для каркасного дома своими руками: строительство, расчет

Рекомендации

Для сокращения времени на строительство работы не проводятся в сильно дождливую погоду: древесина может намокнуть и высыхание материала даст небольшое растрескивание. При установке каркаса необходимо изготовить кровлю или временное перекрытие на случай дождя.

Если вы выбрали двухэтажный каркасный дом, проект сооружения может быть любым, лучше использовать рамочный вариант. Здание собирают непосредственно на участке: «скелет» изготавливается из древесины, промежутки заполняются кирпичом, камнем или глинобитным материалом. Этот вариант дешевле, чем каркасно-щитовая конструкция.

При применении SIP панелей учитывается их основной недостаток — невозможно произвести замену утеплительного слоя при эксплуатации. Для каркасного дома большое значение имеет устройство естественной вентиляции стен.

Если каркас собирается из досок, то их пропитывают антисептиком до начала сборки. В этом случае древесина лучше впитает раствор. При солнечной погоде материал сушится сутки.

Каркасные дома пригодны для сезонного и постоянного проживания. Альтернативой этим сооружениям могут стать постройки из клееного или профилированного бруса, или оцилиндрованного бревна. Но эти варианты увеличивают стоимость строительства.

Пошаговая инструкция

Прежде всего, на расчищенном участке делается разметка. По расположению углов будущего дома вбиваются колышки, на которые натягивается шнур

Важно проверить путём измерения диагоналей между углами на наличие перекосов. Измеряются две диагонали с помощью шнуров – разница в их длине должна быть не более 3 см

А верхние отметки будущих опор должны быть одинаковые – допускается разница в их высоте не более 1 см (проверяется уровнем).

Подготовка ям и их гидроизоляция

Земляные работы выполняются без применения спецтехники. По намеченным точкам роются квадратные ямы. Их ширина должна быть на 20-40 см больше опор, чтобы удобно было выполнять монтаж опалубки. Эту работу лучше выполнять лопатой, чтобы ямы получились ровными, или ручным буром. На дно укладывается подушка из песка и мелкого гравия, плотно утрамбовывается. Её высота зависит от уровня подземной части базиса. Для заглубленного слой подушки нужен толщиной 50 см, для мелкозаглубленного — 25 см. После её утрамбовки сверху укладывается рубероид.

Сборка опалубки и установка арматуры

На следующем шаге устанавливается и прочно закрепляется опалубка по размеру будущих столбов. Внутри неё нужно проложить рубероид, чтобы бетонная смесь во время заливки не просачивалась через щели. Затем его можно оставить в готовом основании для предохранения его от разрушения влагой.

На дно заливается цемент толщиной 20 см, а когда он ещё не полностью застынет, размещается арматура. В каждый столб рядом с опалубкой (на расстоянии 2 см от неё) устанавливаются вертикальные металлические стержни (не менее 4-х), по вертикали они через каждые 25 см закрепляются металлической проволокой методом закручивания (сваркой пользоваться нельзя).

Заливка бетоном и ростверк

Бетонный раствор (щебень, цемент, вода) заливается в несколько приёмов по 30 см, каждый раз нужно его утрамбовывать методом штыковки металлическим стержнем. После окончания заливки проверяют уровнем монтажный горизонт. Выравнивается по высоте смесью цемента и песка.

Когда бетон застынет, снимается опалубка, делается гидроизоляция. Она необходима, потому что основание здания (особенно заглубленная часть) всегда подвергается разрушительным воздействиям влаги. Для этого используется рубероид, жидкое стекло, стекловолокно, горячая смола. Промежутки между грунтом и столбами лучше засыпать глиной, плотно утрамбовывая её через небольшие промежутки.

Для придания основанию жёсткости и прочности устанавливается ростверк. Он изготавливается из дерева, металлического профиля, железобетона. Для изготовления бетонного ростверка сверху на столбы устанавливается опалубка, размещается металлическая арматура и заливается бетон. В каркасных лёгких домах делать усиленный ростверк не обязательно.

Свайно-винтовой фундамент для каркасного дома

Винтовые сваи выручат там, где другие фундаменты окажутся бесполезны. Этот тип основания можно монтировать на любых участках с любым рельефом. Даже в том случае, если почва заболоченная, винтовые сваи дают возможность построить каркасный дом. Эта металлическая опора изготавливается из полых труб с толщиной стенки не менее 4 мм.

С одной ее стороны имеется заостренный наконечник, с другой – оголовок. Эта часть сваи бывает двух видов: приварной и съемной. Для тех застройщиков, которые решили самостоятельно монтировать свайно-винтовой фундамент, лучше покупать опоры со съемным оголовком.

Схема установки сваи для фундамента.

Неподалеку от наконечника находятся лопасти и диск, который бывает следующих диаметров: 150 мм, 200 мм и 250 мм. Разной бывает и толщина ствола (трубы). Для легких домов подойдет свая диаметром 89 мм. Чтобы сделать правильный расчет фундамента из винтовых свай, следует поступить так:

• высчитать общий вес дома вместе с мебелью, бытовой техникой и жильцами;
• узнать снеговую нагрузку в данном регионе на 1 м²;
• сделать расчет ветровой нагрузки;
• вычислить динамическую нагрузку по формуле: площадь постройки умножается на 350;
• сложить все полученные показатели и сумму округлить в большую сторону. Эта цифра будет означать количество свай для фундамента этого каркасного дома;

Этапы монтажа свайно-винтового фундамента

Схема перекрытия каркасного дома.

1. Приготавливают лом, лопату, садовый бур и 2 отрезка толстостенных труб длиной 2,5 м.
2. Производится разметка и колышками обозначаются места для установки опор.
3. В верхней части винтовой сваи со съемным оголовком есть проушины, в которые нужно продеть лом.
4. С помощью бура формируют скважину такой ширины, чтобы она была уже, чем ствол сваи.
5. Приступают к закручиванию опор. Чтобы избежать отклонений по вертикали, к трубе присоединяют уровень с магнитной полосой и по нему проверяют правильность установки.
6. Когда с помощью лома станет невозможно закрутить сваю, его концы наращивают приготовленными заранее трубами. Продолжают работу.
7. После того как все сваи будут установлены, с помощью болгарки подрезают стволы, выводя фундамент в единую плоскость.
8. Поверх опор укладывается швеллер или брус. Таким образом монтируется обвязка фундамента.

Особенности грунта, проекта и размеров строений

Вне зависимости материала строения, подбирая виды фундамента, нужно учитывать наличие подвального или цокольного этажа, его размеры

• песчаным;
• скальным;
• гравийным;
• песчано-каменистым без присутствия глины.

Последний считается самым лучшим по причине своевременного отхода влаги, невспучивания при пониженных температурах и обладающим свойством сжиматься под нагрузочной массой. Особенность основания под каркасное строение в том, что при наличии достаточно плотного и устойчивого песчано-каменистого грунта, можно фундамент и не делать, лишь выровнять поверхность.

Глинистые грунты обладают способностью промерзать, держать влагу и, следовательно, вспучиваться. Песчаные почвы – вариант неплохой, но нуждается в дополнительном укреплении стенок котлована, зато песок не промерзает, не вспучивается и легко уплотняется.

Промерзание грунтов также оказывает влияние на тип основы. Самыми стойкими к промерзанию считаются скальные грунты, они не содержат воды, незначительно меняют характеристики при пониженных температурах. Остальные грунты могут начать вспучиваться при промерзании, а это значит, что основание может разорваться под воздействием грунтов или вытолкнуться из земли.

Тип возводимого здания оказывает влияние на фундамент массой. Каркасный дом обладает облегченным весом, поэтому профессионалы часто советуют обойтись мелкозаглубленными фундаментами или совсем не заглублять основу.

Материалы для основания выбираются также исходя из потребностей застройщика:

1. Как правило, на скалистых, песчаных грунтах используется бетон, однако на глинистых почвах он может треснуть.
2. Железобетон обладает отменной прочностью и с его помощью можно быстро построить дешевый фундамент любой конфигурации.
3. Что касается кирпича, то он не подходит под фундамент для каркасного дома, в лучшем случае, лишь для той части, которая находится над уровнем грунта. Углублять кирпич нельзя по причине высокой гигроскопичности и подверженности разрушению от морозов.

Помните, что строительство каркасного дома допускает любые виды основания из-за незначительной массы конструкции, поэтому подбор осуществляется только показаниями грунтов и прочих особенностей.

Теория каркасного строительства

Состав основных элементов каркасного дома

Возведение домов всегда начинается с подготовительных действий:

• анализа участка – строения почвы и особенностей поведения грунта;
• проектирования здания – фундамента, расчёта самих конструкций, составляющих элементы будущего дома;
• формирование необходимой документации – чертежей, технологических карт;
• согласования бумаг перед началом строительства в разрешающих органах.

Основная особенность каркасного домостроительства заключается в использовании для основы элементов стен и перекрытий – бруса и металлопрофиля. В качестве наполнения – разные утеплители (минвата, пенопласт), которые закрываются изнутри и снаружи различными панелями – деревянными, металлическими, пластиковыми или комбинированными. Конструкция постепенно монтируется на фундаменте и параллельно обшивается – с внутренней стороны и с внешней. Это позволяет возводить здания небольшим бригадам рабочих – от двух человек, а также не использовать строительную технику – всё делается вручную.

Пример двухэтажного дома 6х6

В результате владелец может получить уникальное строение с необходимыми ему свойствами, что зависит от назначения здания, местного климата и финансовых возможностей.

Плюсы и минусы каркасных домов

В большинстве стран мира каркасное строительство становится всё более популярным с каждым годом. Тому есть несколько причин:

• общая стоимость квадратного метра – самая низкая среди всех прочих способов строительства. Дешевле только картонные дома или палатки;
• универсальность: возможность адаптировать постройку под жаркий и холодный климат, а также возводить простые хозяйственные домики;
• простота обслуживания – не требуется частое обновление фасадов, а ремонт производится так же легко, как и возведение;
• высокая скорость строительства – даже небольшая бригада из 2-4 человек может создать стандартный дом за 3-6 месяцев;
• малая теплоёмкость стен и горизонтальных перегородок – упрощает процесс отопления, себестоимость которого будет минимальной;
• неплохая звукоизоляция – при условии применения надлежащих материалов для утепления;
• каркасные дома самые безопасные – это касается и экологии, и сейсмоустойчивости. Постройки способны выдержать подземные толчки до 8-9 баллов.

Отдельно следует уточнить, что при необходимости можно возвести такой дом, который можно быстро разобрать, перевезти на новое место и снова собрать. Такую мобильность обеспечивает только каркасная и каркасно-модульная схемы строительства.

Но есть и отрицательные моменты:

Для снижения гулкости всей конструкции придётся закладывать в стены тяжёлые виды утеплителей – для дачи это не очень актуально, но дом, который предназначен для постоянного проживания, потребует это сделать.

Надёжный каркасный дом можно возвести лишь после скрупулёзных расчётов. Без соответствующего образования составить правильные чертежи очень трудно, поэтому рекомендуется обращаться к профессионалам. Это потребует выделить часть бюджета для заказа проектной документации, но зато даст гарантию, что дом не развалится через год-два.

Что стоит учесть при возведении каркасного дома

Каркасный дом

При проектировании загородного каркасного дома прежде всего необходимо правильно рассчитать площадь строения, чтобы определить количество материалов и общую стоимость постройки:

1. Дневная зона. Ее площадь зависит от количества людей, проживающих в доме. Эта величина примерно составляет 40-60 м² на семью из 3-5 человек.
2. Спальная зона. Площадь каждой спальни может быть от 10 до 20 м², если в доме постоянно будет проживать 3-5 человек.
3. В каркасном доме, рассчитанном на количество жильцов более 3 человек, стоит запланировать 2 санузла площадью 5-10 м².
4. Терраса или веранда сделает отдых комфортным. Площадь пристроек может составлять от 7 до 15 м².
5. На холлы, коридоры, лестницы, хозяйственные помещения отводится около 20 м². В зависимости от способа отопления дома необходимо спланировать котельную. При газовом отоплении эта комната должна иметь размеры не менее 5-6 м².

Ленточный фундамент

Рис.1 Ленточный сборный и монолитный фундаменты с подвалом.

Ленточный фундамент наиболее распространен в строительстве загородных домов любых типов, в том числе каркасных. Это неразрывная жесткая конструкция, проложенная под все несущие стены каркасного дома. Она дает возможность строительства подвала, если из ограниченного пространства убрать грунт. Стены фундамента в таком случае служат стенами подвала. Если подвальное помещение не предусмотрено, грунт не убирается.

(Рис.1 Схема ленточного фундамента под дом с подвалом)

Рис.2. Ленточный фундамент с прямоугольным поперечным сечением без уширения внизу.

Ширина ленточного основания обычно на 10-15 см шире толщины стен дома. Поперечное сечение может быть прямоугольным, однако лучше сделать его с уширением внизу для увеличения площади опоры фундамента и препятствия воздействию сил пучения. Высота ленты должна быть как минимум в два раза больше ширины для исключения поперечной деформации.

(Рис.2 Ленточный фундамент с прямоугольным поперечным сечением без уширения внизу)

(Рис.3 Ленточный фундамент с поперечным сечением в виде трапеции)

Рис. 3. Ленточный фундамент с поперечным сечением в виде трапеции.

Угроза продольной деформации в ленточном фундаменте возникает при неравномерном распределении нагрузки на него и под влиянием сил морозного пучения. Поэтому такой фундамент необходимо армировать. Основная нагрузка припадает на продольные прутки арматуры. Поперечные прутки выполняют лишь функцию создания единого каркаса. Наиболее уязвимое место ленточного основания – его углы, поэтому они подлежат наиболее тщательному армированию.

Ленточный фундамент под каркасный дом бывает нескольких видов:

1. Сборный фундамент (состоящий из бетонных блоков). Он не подходит для строительства дома своими руками из-за тяжелого веса этих блоков. Для его установки необходим кран. Во избежание возникновения трещин для соединения блоков используется бетон, стыки армируются.
2. Монолитный фундамент более надежный и прочный, чем сборный. Такое основание для каркасного дома вполне возможно соорудить своими руками.
3. Мелкозаглубленный фундамент используется в строительстве легких деревянных каркасных домов.
4. Фундамент глубокого заложения подходит для сооружения тяжелых кирпичных или бетонных домов. Его закладывают на глубину ниже глубины промерзания, чтобы опереться на плотный грунт с большой несущей способностью. Такой фундамент дает возможность сделать подвальное помещение.

Преимуществом ленточного фундамента является то, что он выдерживает высокие нагрузки и может быть использован даже на подвижном грунте. Большая его часть (примерно 0,5 м) находится под землей, а высота над землей составляет 20-30 см. Недостатком является отсутствие возможности перепланировки и дороговизна.

Расчёт отдельных конструкций здания

Понятно, что перед тем как строить каркасный дом своими руками, в первую очередь необходимо внести в смету расходы на материал для строительства крыши и фундамента.

Монтажная схема каркасного дома

Утепление каркасного дома, как внутреннее, так и внешнее – это тоже крайне важное мероприятие, за исключением случаев, когда возводятся дома по канадской технологии, использованием уже заранее утеплённых сэндвич-панелей. Утепление каркасного дома по стоимости будет составлять примерно до 20% от общей сметы при условии, если в домокомплекте не использовался заводской утеплитель, и до 10% – если таковой использовался

Утепление каркасного дома по стоимости будет составлять примерно до 20% от общей сметы при условии, если в домокомплекте не использовался заводской утеплитель, и до 10% – если таковой использовался.

Если строить каркасный дом своими руками, то большое значение будет иметь и расход пиломатериала, причём даже не столько для стен, сколько именно для крыши. Те же чердачные балки по стоимости могут составлять чуть ли не половину от цены всей коробки щитового дома.

Расчёт пиломатериала для стен щитового дома мы уже разобрали, поэтому внимание надо уделить именно кровле. Конечно, если покупать готовые домокомплекты, то никакой сложности уже не будет: всё подсчитал производитель заранее

А вот сколько понадобится пиломатериала для щитового дома и его облицовки при условии, что строится каркасный дом своими руками – это уже гораздо сложнее. Про утепление каркасного дома уже было рассказано выше.

Крыша

При проектировании крыши дома необходимо учитывать не только общий вес и нагрузку чердачных перекрытий и балок, но и вес, характеристики самого кровельного материала.

Пример сметы расходов на строительство каркасного дома

Особое внимание также следует уделить конструкции крыши, при строительстве которой надо учитывать розу ветров в определённой местности (то есть, с какой стороны будет чаще дуть ветер – с той стороны и будет большая нагрузка ). Материалы для строительства подбираются тоже с учётом этих критериев

На самом деле, это весьма важные критерии для выбора материалов и расчёта их стоимости. Если не учесть ту же розу ветров, то крыша с одной стороны может потечь, прохудиться, кровельный материал без должного усиления и крепления попросту может снести сильным ветром, не говоря уже про ураганы и прочие природные неприятности.

Нюансы, которые надо учитывать до начала возведения крыши каркасного дома:

• высокую и остроугольную кровлю не рекомендуется монтировать на дом в той местности, где преобладают чересчур сильные ветры (в обратном случае придётся рассчитывать кровлю с довольно большим запасом прочности, что неизбежно приведёт к существенному увеличению всей сметы строительства);
• обрешётка кровли должна монтироваться с более частым шагом для увеличения запаса прочности;
• для стропильной системы необходимо выбрать более прочный брус (чем кровельный брус толще — тем он прочнее, здесь всё предельно просто);
• лучше подбирать более жёсткое кровельное покрытие, так как оно будет прочнее (шифер вместо металлочерепицы или профнастила, к примеру).

Фундамент

Для каркасных щитовых строений обычно используют облегчённые типы фундаментов типа мелкозаглубленных ленточных (чаще всего – монолитных), свайных или даже столбчатых. Правда, надо учитывать тот факт, что столбчатые фундаменты подойдёт лишь для небольших каркасных домов, для дачи, например.

Общая схема устройства каркасного дома

Что касается свайных, то наиболее простой их вариант – это винтовые фундаменты. Для расчёта количества свай необходимо будет учесть всю массу дома и нагрузку на один квадратный метр площади от цельного фундамента.

Необходимо будет учесть и состояние грунта на участке, который был отведён под строительство здания. А также надо учесть пучинистость грунтов и глубину залегания подземных вод.

Например, если сваи фундамента будут зарыты недостаточно глубоко, то во время холодов фундамент попросту поднимет дом, что незамедлительно приведёт к появлению трещин различной величины и частичному разрушению конструкции каркаса.

Ведь какую ошибку часто совершают люди, осуществляющие строительства домов самостоятельно? Они рассчитывают фундамент только по весу дома – и всё. А так делать нельзя, ведь необходимо учитывать множество других критериев, которые были обозначены выше. Но лучше, чтобы этим занимались профильные специалисты – так будет однозначно надёжнее.

Теплоизоляция дома: цена и материалы

Гидроизоляция

Утепление каркасного дома изнутри оптимально защищает жилье от зимних морозов. Внешнее утепление создаст дополнительную нагрузку на каркас, поэтому делать его не всегда целесообразно.

Необходимо выполнить работы по гидроизоляции. Ее делают как во время строительства, так и после окончания работ

Важно правильно выбрать материал для утепления дома

В целях экономии средств монтаж утепления можно выполнить самостоятельно.

При монтаже слой изоляции должен иметь следующие параметры:

1. Для утепления внешних стен кровли – более 15 см.
2. Для шумоизоляции перегородок, несущих стен и полов – 10-15 см.
3. Внутренние перегородки могут быть без изоляции, или этот слой может быть 5 см.

В качестве утеплителя применяют материалы по ценам в рублях:

• гидроизоляция (1 рулон) – около 2 400;
• пароизоляция (4 рулона) – в пределах 4 800;
• минвата (толщина 15 см) 21 м³ – 37 400;
• минвата (толщина 10 см) 7 м³ – 12 500.

На утепление уйдет не менее 57 000 руб., если работы производить самостоятельно. При найме подрядчика утепление обойдется в 72 000 руб.

Монтаж чистовых полов производится отдельно. Сборка полов выполняется доской 150 мм (25х100). Шпунтовая доска берется, если не будет устанавливаться особое половое покрытие. 1 м² настила из шпунтовой доски будет стоить 360, а из обрезной – 240 руб. Работа своими силами сэкономит 50% средств. Чистовой пол в 2 уровня из шпунтовой доски обойдется в 27 000 рублей.

Установка вентиляции

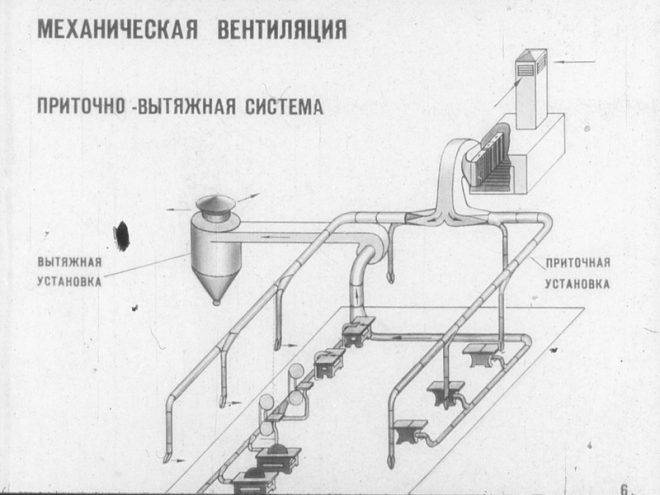

Схема приточно-вытяжной вентиляции

Для каркасных домов больше всего подходит приточно-вытяжная вентиляция. Её главными достоинствами является эффективность и бюджетность.

• Блок распределителя с установленными вентиляторами и фильтрами очистки. Механизм состоит из двух частей, первая отвечает за приток свежего воздуха и его распределение по зданию, а вторая — за отток наружу.
• Каналы притока и оттока воздуха. Скрыты в стенах и должны быть предусмотрены ещё на ранних этапах строительства.

Советы по монтажу:

• вентиляционные каналы проходят через стены, поэтому целесообразнее составить их схему сразу в проекте строительства;
• монтировать систему надо ещё до отделки помещения;
• управлением вентиляцией располагать в доступном и удобном месте;
• чтобы воздуховоды имели одинаковое сечение, необходимо воспользоваться деревянными или картонными шаблонами в процессе кладки;
• для выведения канала на крышу применяются асбестоцементные трубы;
• вывод трубы укрепляется цементным составом, чтобы избежать появления щелей;
• излишки раствора следует устранять, воздуховод должен иметь гладкую поверхность;
• для тихой работы вентиляции нужно обеспечить звукоизоляцию;
• перед запуском нужно проверить герметичность.

Постройка каркасного дома своими руками не так сложна, как это может показаться на первый взгляд, но она гарантирует высокое качество и надёжность будущего жилья, а также позволяет сэкономить немало денежных средств. Однако, этот процесс требует ответственного подхода, чёткого планирования, точного соблюдения технологических инструкций и выполнения действий строго в определённой последовательности.
