Проект подключения электричества к частному дому (пример и образец в PDF, DWG и CDW)

В статье представлена заготовка для проекта подключения электричества к частному дому (даче, земельному участку)

Принятые сокращения

ВРУ – вводно-распределительное устройство
КТП — комплектная трансформаторная подстанция
ЛЭП (ВЛ, КЛ) — Линия электропередачи (воздушная, кабельная)
ПС — электрическая подстанция
ТУ – технические условия
ШУ – шкаф учета
ЭУ – электроустановка

Необходимые исходные данные

• сведения о максимальной мощности
• категория надежности электроснабжения
• класс напряжения (220 В – 1 фазная сеть, 380 – 3 фазная)
• точка присоединения (например, наименование ВЛ и номер опоры)
• источник питания (например, ПС 110 кВ …, КТП … кВА …)
• требования к способу прокладки питающей ЛЭП и типу её проводников
• требования по повторному заземлению
• требования по учету электроэнергии (места установки, класс точности приборов учета)
• схема с параметрами питающей ЛЭП и данными о силовых трансформаторах (если не приложена, то данные необходимо уточнять у Сетевой организации)

Кадастровый номер земельного можно внести в поиск по публичной карте Росреестра что позволяет (за редким исключением):

• найти место размещения объекта
• увидеть размещение питающей ЛЭП, пересечения
• замерить длину необходимого участка новой ЛЭП (не забудьте учесть спуски и провесы, для чего необходимо составить профиль трассы ЛЭП)

Эти данные могут пригодиться, если сведения о земельном участке еще не занесены на публичную карту, или земельный участок находится, но не читаем

Обычно данные по сети представлены в ТУ. Если будут отсутствовать, то можно сделать запрос в Сетевую организацию

фото может прислать и собственник дома, для которого вы выполняете проект, главное чтобы было видно опору (целиком и места с креплением проводов) в точке подключения, сам объект (здание), и пролет между ними

Состав проекта

На титульнике должны присутствовать:

• наименование проектной организации;
• сведения о членстве проектной организации в СРО;
• наименование проекта;
• шифр проекта;
• Фамилия И.О. и виза разработчика (или руководителя проекта/организации);
• печать организации;
• год разработки

В общих данных указывается:

• сведения из технические условия, см. выше;
• общие указания (требования к монтажу, пояснения и т.д.);
• ведомость комплекта чертежей
• «Клятва» главного инженера проекта;
• ведомость ссылочных и прилагаемых документов.

На чертеже должны присутствовать:

• сведения об установленной мощности ЭУ, расчетной мощности ЭУ, максимальном рабочем токе ЭУ, максимальном и минимальном токах короткого замыкания, отклонении напряжения в точке подключения;
• схема ВРУ (обычно шкаф, до которого доводят питание называется ВРУ или шкаф учета, реже шкаф ввода)

На чертеже должны присутствовать:

• план местности, на который наносится фрагмент питающей линии, ВРУ потребителя, здание потребителя (бывает что и здания еще нет, тогда опору или стойку на земельном участке потребителя), элементы местности в зоне работ (проезды, ограждения, строения, препятствия);
• разрез местности (возможно, что иногда он и не нужен, но в большинстве случаев необходим для проверки нормируемых габаритов над проезжей частью и прочими пересечениями)

На чертеже должны присутствовать (в зависимости от конкретных условий):

• узел установки опор (если предусматривается их установка) с размещенным на них элементами;
• узел с размещением элементов и крепежей по зданию, подвес ВРУ, спуски заземления;
• узел с размещением элементов и крепежей на концевой опоре

Пример/заготовка проекта

В формате программы AutoCAD:
Пример для 1ф (DWG)

В формате программы Компас 3D:
Пример для 1ф (CDW)

Позже в статье будут добавлены примеры и для 3ф подключения

Как составить проект для подключения электрики к частному дому

Любой человек, решивший построить собственный дом, дачу или простой участок для ведения личного хозяйства, вынужден заняться вопросом подсоединения к централизованным электросетям. Сделать это можно при возведении конкретного жилого объекта, а также после завершения строительства. Для понимания сути предстоящих процедур важно разобраться с задачами, решаемыми при подготовке проекта и составом входящих в него документов.

Зачем нужен проект

Основное назначение типового проекта электрики в частном доме – определиться с расчетными данными по нагрузочным характеристикам внутренней сети. При этом учитываются индивидуальные особенности возводимого дачного домика или двухэтажного коттеджа. Согласно законодательству РФ проекта подключения электричества к частному дому не потребуется, если заявленная его хозяином потребляемая мощность не превышает 15 кВт (с учетом уже имеющейся).

При подаче заявления в «Энергосбыт» на типовое технологическое подключение достаточно предоставить расчет суммарной мощности потребления и однолинейную схему местного энергоснабжения. Однако некоторые региональные представители компаний, поставляющих энергию, указывают в договоре на необходимость подготовки электротехнического проекта. При этом предполагается, что в нем обязательно приводится схема электропроводки с обозначением конкретных потребителей и точных данных по прибору учета.

Типовой проект электроснабжения частного дома

Проект электроснабжения частного дома включает следующие обязательные документы:

• Однолинейная электрическая схема (включая распределительный щиток).

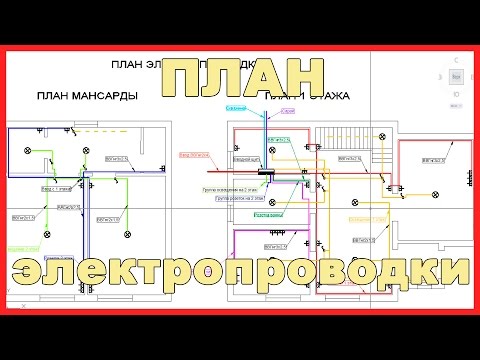

• План дома с обозначением мест расстановки оборудования, а также схемой местоположения розеток и осветительных приборов.
• Схема отводов за пределы дома, обустраиваемых с целью подключения внешних приборов или наружных хозяйственных построек.
• Расчетные данные по заземляющему контуру.
• План организации устройства защиты от молнии.
• Спецификация на защитное и контрольное оборудование (аппаратуру).
• Разрешительные документы, подтверждающие законность выполнения работ выбранной исполнителем проектной организацией.

Последний образец рабочего документа необходим, если потребуется согласование проекта с энергоснабжающей организацией.

Требования к проекту электроснабжения частного дома

Перед подготовкой проекта для дачи, например, в первую очередь потребуется получить от «Энергосбыта» ТУ на его разработку. В них прописывается весь перечень вопросов, касающихся обустройства электропроводки. В обязательном порядке включаются следующие пункты:

• План разводки по дачному домику.
• Тип и место установки распределительного щитка.
• Перечень устанавливаемого оборудования, включая счетчик электроэнергии и защитные автоматы.
• Разбивка потребителей на группы и другие вопросы.

В ТУ также оговаривается выделяемая на данный объект мощность (не более 15-ти кВт).

Необходимо подготовить акт о балансовой принадлежности, в котором все внимание акцентируется на разграничении зон ответственности снабжающей организации и частного потребителя. Он оформляется в виде договора, заключаемого между двумя заинтересованными сторонами и утверждаемого после согласования.

Наличие этого документа позволяет:

• распределить обязанности каждой из сторон по обслуживанию «своего» участка электрической сети;
• иметь четкое представление о том, кто обязан заниматься ремонтом при повреждении питающей линии (силового кабеля, например);
• подсоединять новые объекты к уже имеющимся и действующим электрическим сетям.

Если установить границу ответственности сразу не удается, она выбирается по периметру наружной стены частного домика или занимаемого владельцем участка. При взаимном согласии сторон допускаются другие варианты разграничения.

Схема электросети дома

В схеме подключения дома к однофазной электросети учитываются следующие обязательные моменты:

• Кабель или замещающий его СИП провод подключается прямо к шинам щита через электрический счетчик.
• После него каждую группу электроснабжения нужно подключить через заранее рассчитанный по токовой уставке «собственный» линейный автоматический прибор.
• Рабочий ноль и защитный провод каждой линейной группы в отличие от фазных жил коммутироваться не должны.

Нулевая жила «рвется» подобно фазе только при наличии в линейном ответвлении УЗО, которое допускается ставить как на одну группу, так и на их объединение. Далее жилы от группового автомата прокладываются в сторону распределительных коробок. От них электропроводка разводится по конечным потребителям (силовым розеткам и осветителям с выключателями).

При подготовке электропроекта обязательно учитывается конструкция строения, от которой зависит выбранный способ прокладки проводов.

В домах с большим количеством помещений при составлении схемы электропроводки принимается во внимание следующее:

• при проектировании удобно разбить потребители на отдельные группы: по одной на каждую комнату и на служебные пристройки;
• в примере проекта электроснабжения частного дома учитываются отдельные ответвления с автоматом, предназначенные для защиты стиральной машины или духовки;
• при подготовке проектных данных соблюдается требование равномерного распределения нагрузок по группам: из-за значительного количества потребителей они нередко загружают сеть неодинаково.

С учетом всех этих рекомендаций можно переходить к практической части реализации проекта.

Проектирование электрической сети

На основе рассмотренной схемы для частного дома при подготовке рабочего проекта электрической сети потребуется рассчитать нужное количество групп, а затем распределить потребители. Кроме того, важно определиться со способами монтажа линии и подсчитать возможную нагрузку на все подключенные к ней приборы.

Выбор способа монтажа

Подготовительные процедуры начинаются с выбора способа, которым предполагается прокладывать электрическую проводку. Для частного дома из бруса, например, наиболее подходящей считается наружная прокладка, при которой она тянется по поверхности стен. При желании ее можно скрыть в заранее подготовленных пластиковых кабельных каналах.

К скрытой прокладке приходится прибегать в частных домах, возведенных из кирпича, пенных блоков и подобных им негорючих материалов.

Расчет суммарной нагрузки

На следующей стадии работ необходимо рассчитать суммарную нагрузку, приходящуюся на все подключенные к сети потребители, что очень важно для последующей разбивки их на группы. Для этого нужно разобраться с количеством приборов и максимальной потребляемой каждым из них мощностью. Этот показатель проще всего будет узнать из паспорта, который прикладывается к любому из бытовых изделий.

Просуммировав все показатели и получив общую мощность, потребляемую всеми подключенными нагрузками, удается узнать максимальный ток в цепи. Для его расчета следует воспользоваться выведенным практическим путем соотношением, согласно которому мощности в 1кВт при напряжении 220 Вольт соответствует ток 4,5 Ампера.

Распределение нагрузок по группам

Разбивка потребителей проводится с учетом того, что суммарная мощность одной группы линий розеток и приборов освещения не должна превышать 16 Ампер. Опираясь на это требование, нужно распределять имеющиеся нагрузки на отдельные группы.

Для подключения и обслуживания мощных нагрузок наподобие электрической печи в группу потребителей потребуется установить автомат с номиналом 25 Ампер.

Распределение по группам производится с учетом их распределения по комнатам и зависит от мощности конкретной нагрузки. ПУЭ рекомендует отделять групповые линии освещения от силовых розеток, что актуально для строений с большим количеством комнат.

Выбор электропроводки

Перед самостоятельной прокладкой электропроводки в частном доме необходимо тщательно рассчитать сечение входящих в ее состав проводников. От корректности проведения этой процедуры зависит долговечность и пожарная безопасность всей системы электроснабжения.

Согласно п.7.1.34 ПУЭ с 2001 года в деревянных жилых домах и других строениях допускается применять только медные кабели и провода.

Сечение проводников полагается выбирать с учетом найденной расчетным путем нагрузки на все виды групповых линий. Чтобы избежать ненужных расчетов и упростить выбор этого показателя, обычно исходят из номинального тока групповых АВ.

Обязательно учитывается и тип прокладки проводки (закрытый или открытый), поскольку для проводников, проложенных разными способами, условия для отвода тепла будут различными. В обоих случаях для групповых линий освещения сечение выбирается не более 1,5 мм квадратных, а для силовых (розеточных) – не менее 2,5 кв. мм.

Как составить проект для подключения электрики к частному дому

Требования к электрике в доме

Требования, которые должен учесть типовой проект электроснабжения частного дома, значительно более сложны и ответственны, чем аналогичные условия разработки электрики квартир. Монтаж электропроводки коттеджа должен учитывать различия норм устройства электрических вводов в здание, наличие хозяйственных построек, внешних осветительных приборов, а так же установку более мощного энергетического оборудования – скважинных насосов, автономных электрогенераторов и т.д.
Требования ПУЭ можно разделить на три основных направления:

1. Нормы устройства вводов в жилые помещения
2. Правила установки распределительных щитов электрики частного дома
3. Определение способа прокладки электропроводки внутри и снаружи здания

Приведем самые основные требования, которые в обязательном порядке должны быть учтены при разработке проектной документации.

Устройство ввода электроэнергии в коттедж

Чтобы выполнить присоединение к электросети общего пользования и подвести электричество к своему дому, необходимо:

1. Заключить договор с компанией-поставщиком электроэнергии
2. Получить соответствующие технические условия (ТУ)
3. Разработать на основании ТУ проект электроснабжения

Вот основные требования, которым должен соответствовать ввод силовых кабелей в жилое здание:

• Ввод силовых кабелей в здание осуществляется подземным или воздушным способом. В большинстве ТУ для своего удобства поставщик электроэнергии прописывает воздушный ввод
• При воздушном вводе применяются провода марки СИП с расчетной площадью сечения жил (в зависимости от вида питающей сети, обычно не более 16 мм2)
• Если расстояние от дома до существующей опоры внешней электросети превышает 25 м, необходимо запроектировать установку дополнительного, промежуточного столба
• Предусмотренная проектом по электроснабжению высота крепления вводных проводов должна превышать 2,75 м. Ввод располагается ниже козырька крыши более чем на 20 см
• Параллельная прокладка вводных кабелей должна вестись на удалении 1 м от окна или балкона, а так же с отступом более 20 см от стены фасада
• Монтаж электросчетчика на фасаде дома позволит выполнить ввод более удобным способом
• Запрещено проектирование внешних вводных автоматов на фасадах коттеджей
• Вводное отверстие в стене должно быть защищено металлической трубой и загерметизировано от влаги

Проект электроснабжения должен обеспечить последующий безопасный монтаж и обслуживание ввода силовых кабелей и проводов в коттедж.

Требования к проектированию распределительных щитов

Вводной электрический кабель должен быть подведен к распределительному щиту. В нем размещают входящие и групповые автоматические выключатели, устройства защиты и автоматики, иногда, счетчик потребления электроэнергии. Распредщит – основное оборудование в системе электроснабжения дома. Его проектирование должно соответствовать следующим нормам:

• Щит с установленным счетчиком оборудуют стеклом для снятия показаний приборов и замком
• Для установки распределительного щитка выбирают сухое помещение. Недопустимо нахождение над ним кухни, ванной, санузла или сауны. Иначе, необходимо проектировать дополнительную гидроизоляцию
• Щит должен быть удален от других труб и внутренних коммуникаций на расстояние 1 м и более
• Трубопроводы в помещении установки не должны разветвляться и содержать запорные устройства (вентили, задвижки, фильтры и т.д.)
• Для наружного освещения и электроснабжения хозяйственных построек допускается установка дополнительных распределительных щитов

Проект сети электроснабжения коттеджа включает в себя спецификацию с указанием типа распределительного щита, его комплектации электрооборудованием и схему подключения внутренней и внешней проводки.

Проектирование электропроводки

При монтаже внутренней электросети необходимо выполнить разводку проводов от распределительного щита к потребителям и электроприборам – розеткам, выключателям, осветительным устройствам. Проектные решения должны обеспечить не только оптимальную схему электропроводки, но и исключить риск коротких замыканий, возгораний и пожаров. Поэтому проект электроснабжения дома должен соответствовать следующим действующим нормам:

• В деревянных домах выполняют проводку открытым способом с защитой проводников коробами, гофрированными или простыми трубами. Если предполагается скрытая проводка, то кабель прокладывается в металлической трубе или гофре
• Для коттеджей, выполненных из огнеупорных материалов допустима скрытая проводка с защитой проводов несгораемой оболочкой
• Согласно ПУЭ в подвалах и на чердаках необходимо применять открытую защищенную проводку
• На кухне при открытой прокладке необходимо проектировать исключительно кабельную проводку
• Душевые кабины, ванные комнаты, бани, сауны и другие помещения с повышенной влажностью требуют применения только скрытого метода прокладки проводников

Типовой проект электроснабжения дома так же должен уделять внимание способам внешней электропроводки. Она может осуществляться прокладкой проводов и кабелей по столбам и опорам, по фасадам зданий, а так же под землей. При этом подземные линии должны быть защищены пластиковыми или ПВХ трубами. А при прокладке по внешним стенам ПУЭ допускает защиту металлической гофрой или трубами с уплотнением и герметизацией от атмосферной влаги.

Закладываемый в проекте электроснабжения уровень защиты уличных электротехнических устройств и приборов освещения должен быть не ниже IP44.

Схема электросети дома

Подключение СИП к дому

В схеме подключения дома к однофазной электросети учитываются следующие обязательные моменты:

• Кабель или замещающий его СИП провод подключается прямо к шинам щита через электрический счетчик.
• После него каждую группу электроснабжения нужно подключить через заранее рассчитанный по токовой уставке «собственный» линейный автоматический прибор.
• Рабочий ноль и защитный провод каждой линейной группы в отличие от фазных жил коммутироваться не должны.

Нулевая жила «рвется» подобно фазе только при наличии в линейном ответвлении УЗО, которое допускается ставить как на одну группу, так и на их объединение. Далее жилы от группового автомата прокладываются в сторону распределительных коробок. От них электропроводка разводится по конечным потребителям (силовым розеткам и осветителям с выключателями).

При подготовке электропроекта обязательно учитывается конструкция строения, от которой зависит выбранный способ прокладки проводов.

В домах с большим количеством помещений при составлении схемы электропроводки принимается во внимание следующее:

• при проектировании удобно разбить потребители на отдельные группы: по одной на каждую комнату и на служебные пристройки;
• в примере проекта электроснабжения частного дома учитываются отдельные ответвления с автоматом, предназначенные для защиты стиральной машины или духовки;
• при подготовке проектных данных соблюдается требование равномерного распределения нагрузок по группам: из-за значительного количества потребителей они нередко загружают сеть неодинаково.

С учетом всех этих рекомендаций можно переходить к практической части реализации проекта.

Исходные данные для проектирования

Не вдаваясь в ненужные для заказчика технические подробности, весь процесс от принятия решения о подключение до получения готового проекта состоит из двух основных частей:

• Технические условия (ТУ);
• Техническое задание (ТЗ).

Технические условия

Получение ТУ – первый шаг к готовому проекту. Технические условия выдаются энергоснабжающей организацией по письменному заявлению. В них подробно рассказывается, что можно делать в рамках СНиП и другой нормативной документации. Для получения техусловий ответственный за распределение энергоресурсов орган предоставляется ряд документов:

1. Схема расположения электрооборудования. На ней в общих чертах показывается расстановка бытовой техники, предполагаемой для установки в частном доме.
2. Линейная схема электроснабжения. Предоставляется только для домов с мощность потребления больше 35 кВт.
3. Трехлинейная схема. Выполняется для сетей 380В.
4. Список энергоустановок с описание их мощности.
5. Документы, подтверждающие право собственности на дом.

Исключение и послабление есть у физических лиц, оформляющих подключение мощностью меньше 15 кВт. Им достаточно обратиться в энергоснабжающую организация с паспортом и списком бытовых электрических приборов, в котором указанна их суммарная потребляемая мощность.

В практике встречаются случаи, когда в разрешение на подключение было отказано по причине завышения требуемой мощности. За этим надо внимательно следить.

Техническое задание

На основании технических условий можно составить техзадание. Оно будет основанием для проектирования. ТЗ может составляться тремя способами:

1. Подрядная организация со слов заказчика составляет техническое задание. Затем оно подписывается заказчиком и отправляется на выполнение.
2. Заказчик самостоятельно составляет ТЗ и в подписанном виде отдает его исполнителю.
3. Участники сделки совместно составляют ТЗ.

Техническое задание на проектирование составляется на основе следующих данных:

• подробного описания всего оборудования, которое планируется установить;
• адреса расположения объекта;
• архитектурных особенностей здания;
• плана дома с описанием функционального предназначения каждой комнаты;
• дизай-проекта. Выполняется, чтобы вписать проектируемую систему энергоснабжения в экстерьер и интерьер.
• индивидуальные пожелания заказчика.

Если техническое задание составлено грамотно и подробно, информации в нём вполне достаточно для проектирования. Электротехнический расчёт будет выполнен правильно.

Процедура подключения

Стандартный рабочий порядок действий:

• заключение договора и получение технических условий в энергоснабжающей организации. Подаётся заявление и список документов, указанных выше, для получения ТУ;
• получение акта ввода, который выдаётся районной электрической сетью. Предшествует установка счётчика, вводно-распределительного устройства и прокладка кабеля от потребителя энергии до ближайшей ЛЭП;
• на основании акта ввода выдаётся «Акт разграничения балансовой принадлежности». Документ разграничивает ответственность за эксплуатацию электрических сетей;
• получение «Акта выполнения ТУ» у энергоснабжающей организации после осмотра счётчика и ВРУ;
• подключению кабеля от источника питания к вводу в дом. Производится только уполномоченным органом. Самостоятельно выполнять работы строго запрещается.

Куда следует обращаться и список документов

Заявка на подключение электричества к земельному участку именуется заявлением на ТП к электросетям. Процедура осуществляется организацией, которая владеет всеми видами объектов электросетевой инфраструктуры с требуемым уровнем напряжения, например, в Москве это ПАО «МОЭСК».

Обращение в клиентский центр Межрегиональных распределительных сетевых компаний (МРСК) позволяет определиться с выбором организации, к ведомству которой отнесён дом (участок). Там же оформляется заявление на подключение электричества на участок (в стандартной форме ПАО МОЭСК и образец заполнения). После получения договора на техприсоединение и ТУ составляется, а затем подписывается акт об осуществлении ТП.

На сегодняшний день возможна подача электронной заявки на ТП и получение документов в личном кабинете на сайте электросетевой компании.

Подключение к дому 15 кВт МОЭСК предполагает предоставление полного пакета следующих основных документов:

• удостоверение личности заявителя;
• план расположения ЭПУ, подсоединяемых к электросетям;
• однолинейная схема подключения 15 кВт с возможностью резервирования и переключения нагрузок;
• перечень и указание показателей мощности ЭПУ, присоединяемых к автоматическим режимным и противоаварийным устройствам;
• документ, определяющий право собственности на присоединяемый к электросетям объект.

При обращении представителя заявителя нужно подготовить доверенность и подписанную заявителем проектную документацию договора.

Если ЭПУ располагается не за пределами садово-огороднического товарищества, то необходимо представить справку о количестве земельных участков. Это же правило действует при оформлении договора на подключение электричества к участку без строений.

Проектная документация, касающаяся электрификации домовладения или участка снабжается специальными расчётами требуемых показателей мощности, а также общего количества всех материалов и расположения эксплуатируемого оборудования.

Стандартный проект включает в себя следующие сведения:

• балансовая принадлежность;
• эксплуатационная ответственность;
• общие данные с пояснениями;
• схема выполняемой электрификации;
• план с отметкой расположения осветительных приборов и розеток;
• схема размещения уравнивающих сетей (дополнительных);
• используемое оборудование.

Оформление проектной документации согласно действующим на сегодняшний день требованиям ЕСКД осуществляется специальными организациями, список которых может быть уточнён в ЭСО.

Проектирование электрической сети

На основе схемы для частного дома при подготовке рабочего проекта электрической сети потребуется рассчитать нужное количество групп, а затем распределить потребители. Кроме того, важно определиться со способами монтажа линии и подсчитать возможную нагрузку на все подключенные к ней приборы.

Выбор способа монтажа электропроводки

Начнем с выбора способа монтажа электрической сети. Электропроводка частного дома может быть выполнена открытым и скрытым способом. И от правильного выбора зависит не только количество групп, сечение проводов и суммарная стоимость монтажа, но и внешний вид всего дома.

На фото открытая электропроводка в деревянном доме.

• Прежде всего отметим, что любой вид монтажа проводки может быть реализован в доме любой конструкции и из любых строительных материалов. Вопрос только в стоимости монтажных работ. Мы не будем приводить нормы монтажа для разных видов проводки в разных условиях. Эту информацию вы можете найти в других статьях на нашем сайте. Остановимся только на общепринятых нормах.
• Открытая проводка нашла широкое применение в домах из горючих материалов. В первую очередь это дерево, СИП панели и другие виды горючих стройматериалов. Для таких домов цена монтажа открытой проводки зачастую значительно ниже. Скрытая же проводка потребует немалых финансовых вливаний, а ее монтаж трудоемок.
• Скрытая проводка применяется преимущественно в домах их кирпича, пеноблоков и других не горючих материалов. Ведь такой вид проводки позволяет полностью скрыть инженерные сети, в то же время в домах из не горючих материалов она не предъявляет особых требований.

Расчет суммарной нагрузки дома

На следующем этапе проектирования вам необходимо рассчитать суммарную нагрузку по дому и по отдельным электроприемникам. Это необходимо для последующего формирования групп.

• Для этого нам прежде всего необходимо определиться с количеством электроточек и их максимальной потребляемой мощностью. Это зачастую становится самой серьезной проблемой для не профессионалов, но де-факто в этом нет нечего сложного.
• Каждая розетка или выключатель в доме смонтирован для определённого электроприбора или группы электроприборов. Нам достаточно выбрать наиболее мощный из них и в дальнейшем вести расчет для него.
• Мощность электроприбора можно посмотреть в паспорте прибора. Так же ее может содержать инструкция по эксплуатации. Если у вас нет не того не другого, то примерную мощность вы можете узнать в нашей таблице.

Учет особенностей конкретного дома в схеме

Помимо всего прочего схема подключения должна учитывать особенности материалов, из которых построен дом. Ни в коем случае нельзя план-схему для кирпичного дома использовать в деревянном каркасном без всяких изменений. У этих материалов разная огнестойкость, разная электропроводность. Необходимо учитывать, какой материал находится в близком расположении от электроузлов – металл, дерево, пластик или влажный кафель – и предусматривать достаточную изоляцию, выдерживать необходимое расстояние от токоведущих частей. Все это должно быть заложено в схеме электроподключения.

Ввод электричества и монтаж электропроводки

Защитные устройства монтируются во вводно-распределительном щитке, который ставится обычно в коттедже в незамерзающем помещении. Туда же подводится электропроводка со всех групп и кабель ввода с улицы.

Ввод электричества в дом.

В отдельных случаях электрощит разделяется на два – вводный и распределительный. Первый с рубильником, счетчиком и общим УЗО устанавливается снаружи, а второй со всем остальным внутри здания. Так контролерам проще будет снимать показания. Однако тогда уличный щиток и приборы в нем должны быть с повышенной защищенностью от влаги, что немало повышает их стоимость.

Если монтаж электропроводки в коттедже можно произвести самостоятельно, то вводной кабель подключают только электрики с сетевой компании. Причем сделают они только после проверки прибора учета и системы заземления, а также составления всех необходимых актов.

По воздуху

Проще и дешевле всего обойдется монтаж воздушного ввода. Для этого от ближайшей опоры ЛЭП прокидывается СИП (самонесущий изолированный провод) либо его обычный стальной аналог. Однако такой вариант соединения домашней электросети с поселковой не всегда возможно реализовать из-за нормативных ограничений по расстоянию от жилого строения до столба.

Требования к электропроводам.

1. Дешево стоит и быстро монтируется.
2. Выглядит не слишком эстетично.
3. Может быть оборван со временем (например, ветром или краном).
4. Ограничивает возможности по заезду на участок габаритной строительной техники.

Если расстояние от дома до столба более 20 метров, то придется ставить еще одну опору. В противном случае кабель может оборваться под собственным весом. А это дополнительные расходы.

Подземный монтаж электропроводки

Ввод, уложенный в земле, более надежен и меньше подвержен воздействию осадков. Прокладывают такой кабель на глубине порядка 0,8–1 метра в защитной трубе из пластика либо стали.

Трубы и конструкции для подземной электропроводки.

Этот вариант предусматривает земляные работы и проделывание отверстия в фундаменте или стене. Он более сложный в монтаже и затратный по времени. Однако вероятность обрыва подобной вводной электролинии ниже, а срок службы выше, нежели у воздушного аналога.

Необходимые расчеты при подземном вводе электричества.

Наружное подключение электричества

Хотя подключение от линии электропередач до здания – это обязанность электриков вашего поселка, жить в доме вам, и эту работу тоже нужно проконтролировать, как и обеспечить электриков всем необходимым для монтажа проводки. Тем более что вариантов подключения может быть несколько, и определяться вам.

Вот несколько замечаний по этому этапу работ.

Подводка проводов может быть осуществлена как по воздуху – от столба к дому, так и под землей. Провод от столба электропередачи к дому не должен провисать больше, чем на 3.5 метра от земли. Он не должен касаться веток деревьев, деревянных частей дома, каких-либо других выступающих узлов. При расстоянии больше … метров от столба до входного узла в дом, нужно установить дополнительную опору для проводов.

Для входного кабеля используются провода с минимальным сечением 16мм2. Он может быть двужильным (при использовании напряжения 220В) и четырехжильным (при напряжении 380В). Всем требованиям эксплуатации (безопасности, минимальным потерям и долговечности) соответствуют провода NYM,ВВГнг, ВВГ и ПУНП.

Провода, отходящие от столба линии электропередач должны находиться в защитной оболочке. Для того, чтобы сохранить провода от разрыва их прикрепляют к опорному прутку. Пруток в виде толстой проволоки должен иметь хорошее натяжение, а электропровод, наоборот должен крепиться не в натяг.

Ввод проводов внутрь дома производится через отверстие, тщательно заизолированное негорючим материалом. Провода должны продеваться через защитный кожух, например, пластиковую или металлическую трубу.

Правила наружного подключения дома

Внутри дома провода входят в электросчетчик, который учитывает потребленную электроэнергию, а от счетчика – к распределительному щитку.

Пошаговая инструкция

Монтаж электропроводки в доме подразумевает последовательность действий. Прежде чем браться за дело, нужно обязательно разработать план мероприятий, разделить все работы на следующие друг за другом этапы и неукоснительно следовать плану.

Также на этапе создания пошаговой инструкции необходимо составить список с приблизительным перечнем необходимой фурнитуры и расходных материалов. Точное количество материала, который приобретается на погонаж, станет понятным после разметки стен и обмеров.

Типовые решения для частного дома

Схемы электропроводки и вводно-распределительных щитов разрабатываются всегда индивидуально для каждого конкретного дома. Здесь многое зависит от выбранных для установки в коттедже бытовых приборов и создаваемого освещения. Однако существует ряд основополагающих правил, которые обязательны к соблюдению при проектировании домовой электрики.

Принципиальная схема разводки электропроводки шлейфом.

Домовая электропроводка должна быть выстроена по следующему принципу:

1. Первым от ввода идет рубильник, с помощью которого можно в любой момент обесточить весь участок.
2. Вторым размещается электросчетчик.
3. Затем ставится общий автомат защиты.
4. Только потом идет разветвление на группы потребления с отдельными УЗО или автоматическими выключателями.

Также в электрощите устанавливаются раздельные шины – одна на «землю» (PE), вторая на «ноль» (N). Идущие на них провода нигде не должны пересекаться или соединяться между собой. Это два отдельных контура в электрике.

Схема кухонной электропроводки для подключения бытовой техники.

Сейчас есть разнообразные программы и онлайновые конструктора, помогающие рассчитать потребляемую мощность для ТУ и составить план разводки электрических проводов и розеток по коттеджу. Однако использовать их надо осмотрительно. Это выполненная с помощью подобных ресурсов онлайн планировка участка не грозит особыми проблемами. А вот ошибки в расчетах мощностей и электротоков могут привести к серьезным бедам.

Необходимые отступы при монтаже электропроводки.

Проектировать электрощит и средства защиты в нем следует доверять только профессионалам. Несмотря на существующие типовые решения, все равно каждый проект получается в итоге с теми или иными индивидуальными особенностями. Без познаний в электротехнике самостоятельно заниматься подобными расчетами не стоит. Потом соединить провода по разработанному чертежу можно самому. Но проектирование лучше оставить специалисту.

Отступы при монтаже электропроводке в кухне.

Важность планирования электросетей

Как и во всяком деле, в прокладке электросетей в первую очередь не обойтись без подробного плана. В первую очередь – это учет всех потребителей (лампочки, стиральные машины, холодильники и т.д.). Во вторую очередь – графическое отображение системы электропроводки от источника до потребителя.

Все этапы установки электросетей опираются на схему подключения электричества. В общем виде это чертеж, где наглядно отображены:

1. Узлы электропитания от линии ввода
2. Предохранительные устройства защиты от короткого замыкания
3. Распределительные коробки, где происходит ответвления линий тока на определенные помещения и потребителей
4. Расположение линий электропередач – то есть, проводов
5. Места, где установлены розетки для потребителей

В план-схему обязательно должны входить сведения о мощности потребителей, о параметрах предохранителей, о параметрах электрических проводов и тому подобные сведения.

Только имея на руках схему подключения можно начинать работу. Бессистемная установка проводов обязательно приведет к ошибкам, а ошибки в работе с электричеством – это прямая угроза безопасности жизни и жилищу.

Если дом был построен по индивидуальному проекту, то схемы подключения должна составляться конкретно для этого дома. В случае использования типового проекта, схема подключения электричества тоже может быть типовой.
