Термопанели: изучаем разновидности «готовых» фасадов

Когда мы слышим об утеплении ограждающих конструкций, в голову сразу приходят два варианта: «мокрый» фасад (СФТК) и вентилируемый фасад, который еще называют навесным. Но сегодня все большее распространение среди частных застройщиков получают фасадные термопанели, иначе называемые готовым фасадом. Разберемся, какие характеристики позволили термопанелям из разряда одиночных примеров перейти в категорию востребованной фасадной отделки.

Содержание

• Фасадные термопанели – описание, конструктив
• Виды фасадных термопанелей
• Монтаж фасадных термопанелей

Фасадные термопанели – описание, конструктив

Фасадные термопанели – это композитный материал, предназначенный для одновременного утепления и облицовки наружных стен без промежуточных процессов. В отличие от «мокрого» фасада, при монтаже термопанелей не требуется устройства армирующего и декоративного слоев, а в отличие от навесных фасадов, монтаж производится без вентиляционного зазора, максимально плотно к основанию. Фасадные термопанели состоят преимущественно из двух слоев:

• основа – теплоизоляционный материал с системой фиксации шип-паз или четверть;
• облицовка (декоративно-защитный слой) – имитация кирпичной кладки или фактуры натурального камня отдельными сегментами или отливкой.

Начали производить фасадные термопанели в Германии, откуда они распространились по европейским странам, а позже появились и на нашем рынке. В исходном виде поверхность панелей имитировала клинкерный кирпич, который считается одним из самых прочных и долговечных, но также и одним из самых дорогостоящих строительных материалов. В качестве облицовки в панелях использовалась более доступная клинкерная плитка, в процессе производства впаиваемая в основу посредством характерных выступов – «ласточкин хвост».

Современные панели производятся как интеграцией в основу, так и клеевым методом – облицовка к основе приклеивается специальными составами с высокой адгезией. Также появились термопанели с монолитным декоративным слоем с имитацией швов.

Дизайн неуникален – потребитель получает теплый фасад, полностью имитирующий хороший облицовочный кирпич. Основным отличием является то, что термопанель изготовлена с цельнолитым декоративным слоем. Можно много спорить – преимущество это или недостаток, но практика показывает очень хорошие результаты.

Сегодня можно отыскать не только классические, клинкерные термопанели, но и другие виды.

Виды фасадных термопанелей

Фасадные термопанели классифицируются по нескольким признакам, но в первую очередь они различаются по материалу, из которого изготовлена основа. Чаще всего это:

• пенополистирол (ППС);
• экструдированный пенополистирол (ЭППС, XPS);
• пенополиуретан (ППУ).

Все эти основы характеризуются минимальной теплопроводностью, устойчивостью к биологическим поражениям и высокой гидрофобностью, что и делает их оптимальной базой для фасадных панелей. Основным же отличием между ними является паропроницаемость – если вспененный пенополистирол можно применять даже для утепления газоблочных стен, то экструдированный, с практически нулевой пропускной способностью, для такого основания уже не подойдет. Что касается пенополиуретана, то мнения расходятся.

Утепление фасадов термопанелями на ППУ, по моему мнению, может применяться на паронепроницаемых конструкциях – каркасники, ангары.

Начнем с того, что пенополиуретан бывает разный, в первую очередь, в зависимости от плотности – ППУ 10-ой и ППУ 25-ой плотности абсолютно разные материалы по своим характеристикам, не говоря о 40 плотности. Это к вопросу о паропроницаемости – почему-то у большинства людей сложилось впечатление, что ППУ и ЭППС – это почти одно и то же. И от сюда пошел миф, что пенополиуретан, как и экструзия, не пропускает пар и влагу. Так вот, 10-ая плотность, это почти, как минвата, и у нее те же проблемы – избыточная паропроницаемость и т д. Тогда как 45-50 плотность ППУ, которая идет на термопанели, обладает паропроницаемостью примерно как ППС 35 плотности.

Не буду приводить цифры или теорию, только факты – делаем термопанели на основе ППУ уже 8-9 лет, в Алтайском Крае около 1000 объектов, как кирпичные дома, так и деревянные и газобетон. С большинством клиентов стараемся поддерживать связь в той или иной мере, и частенько заезжаем проверить, как себя чувствует фасад и сам дом. Проблем с накоплением влаги в стенах или в самом доме не было ни разу.

Не менее важен и облицовочный слой, так как от его прочности и устойчивости к внешним факторам будет зависеть и долговечность термопанелей, и их внешний вид. Термопанели сегодня облицовывают самыми разными материалами. Наиболее востребованы несколько видов:

• Клинкерная плитка – классический вид, как и клинкерный кирпич, клинкерная плитка обладает минимальной гидрофобностью (2-3 %), высочайшей прочностью (М500) и морозостойкостью (более 300 циклов). Клинкерные термопанели пользуются наибольшим спросом, несмотря на появление альтернативных облицовочных материалов.
• Керамическая плитка – имитирует гладкую или фактурную кладку лицевого кирпича. Керамика уступает клинкеру по характеристикам, но и ее параметров вполне достаточно, чтобы получить презентабельный и привлекательный фасад на долгие годы. Проблема высолов, характерная не только для керамического кирпича, но и для керамической плитки, решается применением специализированных составов. Один из подвидов керамической плитки – керамогранит, также является достаточно распространенной облицовкой термопанелей.
• Декоративный (печатный) бетон – благодаря особым добавкам позволяет получить любую фактуру, практически неотличимую от оригинала, характеризуется высокой декоративностью, прочностью и долговечностью. Разновидностью декоративного бетона является керамобетон, новинка среди облицовок термопанелей.
• Гибкий камень – смесь акрилового полимера с натуральными компонентами (кварцевый песок, молотый мрамор и др.). Новинка, поверхность панели шероховатая и без отдельных «кирпичиков». Чтобы предотвратить загрязнение фактурной поверхности, панели покрывают гидрофобизатором. Выглядит такой крупноформат непривычно, но вкусы у всех разные.

Гибкий камень – это слепки с песчаного поля, где нет четкой симметрии, и каждая панель хоть немного, но отличается от других. Это вам не кирпичики, практически неотличимые один от другого. Здесь идея в имитации кладки из природного материала, а в природе не все симметрично и конгруэнтно. Швы довольно заметны, но и клинкер швами разделен, а проблем с ними не в пример меньше, чем с той же плиткой – и затирать меньше, и длина швов меньше. Зазоры между панелями меньше миллиметра, закрываются смесью акрила и песка-микса от этой же партии.

Что касается пластиковых и металлических (с полимерным финишным слоем) термопанелей, то их чаще применяют для утепления и защиты цоколя. На фасаде полимерная фактура выглядит неестественно и немногим лучше винилового сайдинга, а именно этого хотят избежать, выбирая термопанели в качестве способа не только утеплить, но и преобразить дом.

Монтаж фасадных термопанелей

Эффективность теплоизолирующего слоя зависит не столько от теплопроводности материала, сколько от правильности монтажа.

В большинстве случаев это достигается за счет комбинации механического и клеевого способа фиксации. В зависимости от типа стенового материала, используются специализированные дюбеля (грибки) и клей-пена в баллонах или клеевые смеси на базе цемента. Количество крепежных элементов зависит от массы панели, обычно фиксируют по краям и в центре. Клей-пена наносится на панель, и ею же дополнительно герметизируют стыки.

Крепить механически обязательно, неважно, замки есть или нет, минимум 6-8 штук на 1 м². Рекомендую дюбеля со стеклопластиковым гвоздем и анкерным элементом 100 мм – это для ГБ идеально. Себе монтировал панели ПСБ-С 25 Ф – клей полиуретановый, через 24 часа анкера.

Что касается подготовки, то она стандартная – основание должно быть прочным и ровным, при значительных перепадах термопанели будут «плясать», проявятся стыки, и пропадет ощущение целостности. Одним из вариантов подготовки является черновое утепление плитами ППС, позволяющее не только выровнять плоскость, но и добрать толщину утеплителя (при необходимости), а также перекрыть стыки. Незначительные же неровности можно нивелировать посредством толщины клеевого слоя.

После монтажа панелей выполняют затирку швов специальными морозостойкими составами. Швы считаются самым уязвимым местом системы, у некоторых производителей термопанелей в линейке идут и собственные затирочные составы, физические свойства которых одинаковы со свойствами декоративного слоя. Сам процесс достаточно кропотливый.

Монтаж панелей – моя работа, вот только руки не доходят до затирки швов, уж очень нудная это работа, а подрядчики много просят. Может, кто посоветует недорогих затирщиков?

Отделка фасада каменного дома бетонной плиткой «под кирпич». Инструкция по монтажу

Отделка фасада загородного дома традиционно считается затратным мероприятием. Особенно, если хочется придать дому солидности, отделав его лицевым кирпичом или натуральным камнем. Зачастую эта мечта так и остаётся несбыточной, едва застройщик узнаёт ценник на эти работы, стоимость материала и требования к конструктиву дома. Ведь не всякая стена выдержит вес натурального камня. Под тяжелую кирпичную кладку надо заранее, до начала строительства, просчитывать несущую способность основания и прочность фундамента, на который ляжет дополнительная нагрузка.

Поэтому многие рачительные хозяева ищут способ сэкономить. Одним из вариантов может стать отделка фасада декоративной фактурной плиткой, изготовленной из бетона – искусственным камнем. И хотя цену на этот материал нельзя назвать бюджетной, уменьшить расходы можно, выполнив все работы самостоятельно, о чём мы и расскажем в этой статье.

Итак, вы узнаете:

• Как утеплить дом и смонтировать декоративную фасадную плитку.
• Какие нюансы необходимо учесть.
• Какие варианты «пирога» стены являются правильными.

Особенности облицовки фасада загородного дома бетонной плиткой

Прежде чем рассказать о нюансах монтажа фасадной плитки, приведём в качестве примера работу пользователя портала с ником Антон Тарасов.

Было

Стало

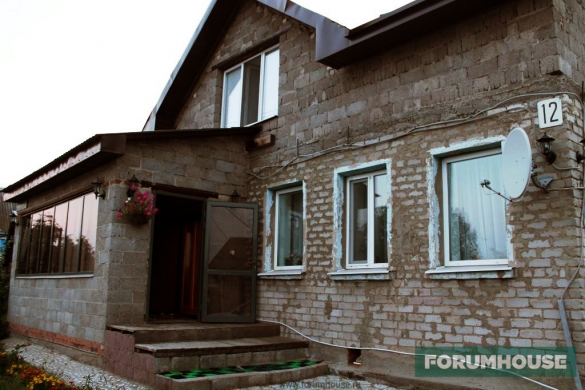

Исходный объект — дом, сложенный из силикатного кирпича. Второй этаж сделан из шлакоблока, причём блоки чуть утоплены внутрь, примерно на 15 мм. Кладка оставляет желать лучшего, а фундамент немного «поплыл». Требуется утеплить и облагородить строение сравнительно экономичным способом.

Первый этап работ — виртуальный. Прежде чем идти и заказывать плитку, нужно ознакомиться с предлагаемым ассортиментом и понять, как выбранный образец будет смотреться на фасаде. Для этого рисуют проект и подбирают нужную фактуру и цвет плитки.

Нужно учесть, что многое зависит от дизайна дома. Плитка, которая выигрышно смотрится на стенах соседского дома, может «не заиграть» на фасаде вашего дома. Поэтому не ленимся и скрупулёзно выбираем то, что нужно.

Желательно, по возможности, съездить и посмотреть плитку «вживую» и подержать её в руках: не всегда то, что есть в интернете на картинках, соответствует действительности. Несмотря на окрашивание (специальными пигментами) плитки в массе, а также желание производителя придать ей максимальную схожесть с натуральным кирпичом, клинкером или камнем, имитация остаётся имитацией. Зачастую понять, что на фасаде не натуральный продукт, можно по слишком большим швам между «кирпичиками», реже — несовпадению цвета панелей, и пусть еле заметным, но всё же присутствующим щелям между панелями.

Из плюсов бетонной плитки выделим:

• возможность круглогодичного монтажа, т.к. отсутствуют «мокрые процессы»;
• высокая скорость работ;
• возможность крепления (из-за сравнительно небольшой массы и универсальности) на стены любого типа — каркасные, пено- и газобетонные, кирпичные и т.д.;
• устойчивость плитки к негативным атмосферным явлениям;
• простота ухода;
• долговечность;
• возможность дополнительного декорирования «кладки» цветными затирками;
• большое количество вариантов фактур и цветовых решений плитки.

Обычно цоколь отделывается «под камень», а стены — «под кирпич». Если подойти к делу обстоятельно, то на выходе получается привлекательное решение, а фасад дома и строение в целом становятся намного красивее.

Для стен мы выбрали «кирпич» в светло-коричневых тонах, отделка цоколя коричневым «сланцем», обрамление окон сколотым «камнем».

Все работы разбиваются на ряд последовательных этапов. Первое внешнее утепление (если требуется) стен. Дом, который отделывал Антон Тарасов, требовалось дополнительно утеплить. Для этого выбрали эконом-вариант — каменную вату толщиной 5 см.

Утеплитель шириной 0.6 м монтировался в горизонтальном положении, враспор, между набитыми деревянными брусками «50-ми».

Шаг брусков — примерно 58,5 см.

Для стен, при условии установки утеплителя в обрешетку, достаточно выбрать теплоизоляцию — каменную вату, плотностью 35-45 кг/куб. м, хотя производители советуют брать каменную вату плотностью не менее 50 кг/куб. м.

Мне на портале задали вопрос, достаточно ли такой плотности утеплителя, и не осядет ли он со временем. Не думаю, т.к. плита поджата брусками обрешетки. Кроме этого, с одной стороны стена дома, а с внешней стороны утеплитель закрыт паро-ветрозащитной (супердиффузионной) мембраной и прижат вертикальной обрешёткой. Куда он денется?

Забегая вперёд, скажем, что для крепления фасадной плитки использовалась доска 15х2.5 см, набитая на брусок обрешетки через каждые 35 см, или 48 см по осям.

Важный нюанс: шаг установки обрешетки зависит от модели выбранной плитки. Крепёж и подсистема для монтажа навесного вентилируемого фасада, к которому относится плитка, выбирается в зависимости от материала стен и предполагаемой нагрузки. Для ориентира: примерный вес панели 40 кг/кв. м. Толщина плитки: «кирпич» — 2 см, «сланец» — 3 см, углы — 3 см, окна — 1.7 см.

Размеры панели: «под кирпич» — 60,4х15.5х2 см, «под камень» — 58,5х24х2,4 см.

В нашей статье рассказывается про все особенности облицовки стен кирпичом каменного и брусового дома, выбор гибких связей, а также для чего необходим вентзазор.

Одновременно с началом работ приехала заказанная плитка. Все коробки хорошо упакованы, и боя практически не было.

Используя деревянную обрешетку, помним о необходимости её обязательного антисептирования для защиты подсистемы от биопоражений. Т.к. работы велись при минусовых температурах, пользователь использовал специальный состав, допускающий применение до -30 °С.

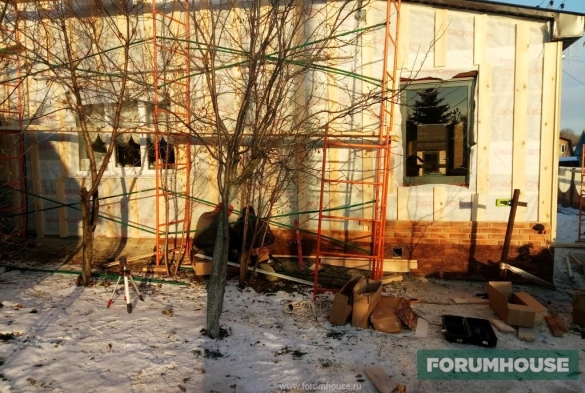

Набив бруски обрешетки, враспор установили плиты утеплителя.

Защитили каменную вату супердиффузионной мембраной.

Примечание: в данном варианте зазор между плиткой и плёнкой можно назвать вентилируемым лишь условно, т.к. снизу вентканал перекрыт цоколем. Кроме этого, в среднем для нормальной вентиляции и тяги в вентканале должно быть выдержано расстояние (между пленкой и внутренней частью навесного фасада) около 4 см.

В нашем варианте водяной пар беспрепятственно выходит в зазор, а дальше выветривается через микрощели между плитками. Проверено, эта схема работает.

Следующий этап — набивка вертикальной обрешетки (подсистемы) под монтаж фасадной плитки.

Перед тем как набить обрешетку, проверяем, нет ли значительных отклонений стен по вертикали. Если есть, то нужно их нивелировать, набив через небольшие подкладки (по необходимости) обрешётку так, чтобы вывести доски строго вертикально и избежать заваливания плоскости фасада.

Цоколь смонтировали на горизонтальную деревянную обрешетку (вариант с металлическим оцинкованным профилем дороже).

Далее пользователь приступил к «кладке» панелей.

По словам Антона Тарасова, монтаж плитки не вызвал затруднений.

Панели крепятся к обрешетке с помощью монтажных пластин, замоноличенных в «тело» плитки при её изготовлении с помощью оцинкованных саморезов с пресс-шайбой.

Толщина пластины — примерно 0.3 мм, ширина — 1.8 см.

Пластину такой толщины без труда протыкает остриё самореза, который вгоняется в обрешетку шуруповёртом.

Закончив одну стену, перешли к следующей.

Уже видно, что дом разительно преобразился, у него появилось «лицо».

Для оформления углов дома использовались угловые элементы, которые производятся под каждый вид плитки. Угловые элементы крепятся на дополнительную обрешетку так же, как и плитка, с помощью пластин и саморезов.

Особого внимания требуют сложные узлы — места под крепление спутниковых антенн, системы видеонаблюдения, оконных элементов.

Под наличники ставили дополнительную обрешетку, доску 10х2,5 см, по периметру окна плитку крепили с выпуском 10-15 мм. «Кирпич» монтировали уже после окон.

Под антенну установили дополнительную обрешетку, плитку засверлили, кронштейн крепили на глухари. При монтаже неоценим универсальный помощник — струбцина.
