Типовой проект газоснабжение жилых домов

Данный проект выполнен на основании задания на проектирование и технических условий, выданных ГУП РК «Крымгазсети» г.Симферополь.

Ведомость рабочих чертежей основного комплекта:

1) Общие указания;

2) План квартиры; Разрез А-А; Условные обозначения;

3) Схема газопровода;

4) Футляр для прохождения газопровода через стену;

5) Спецификация на футляр; Спецификация на проектируемый газопровод.

Проектом предусматривается смещение (перенос) существующего уличного газопровода низкого давления диаметром 89мм.
Ведомость рабочих чертежей:
1. Общие данные. Ведомость рабочих чертежей основного комплекта. Ведомость ссылочных и прилагаемых документов. Общие указания.
2. Общие данные. Общие указания. Пояснительная записка.
3. Газоснабжение. План газификации.
4. Газоснабжение. Схема газификации.
5. Газоснабжение. План демонтируемого участка газопровода.
ПД. Спецификация оборудования, изделий и материалов.
Формат autocad.

Ведомость рабочих чертежей:
1. Общие данные. Ведомость рабочих чертежей основного комплекта. Ведомость ссылочных и прилагаемых документов. Общие указания.
2. Общие данные. Общие указания. Пояснительная записка.
3. Газоснабжение. План газификации. Схема газификации.
4. Газоснабжение. План демонтажа. Схема демонтажа.
ПД. Спецификация оборудования, изделий и материалов.
Формат autocad.

Протяженность трассы газопровода высокого давления Р 20.06.2016 | Комментарии (0)

Ведомость рабочих чертежей основного комплекта:
Общие данные;
План квартиры;
Схема стояков центрального отопления;
План системы отопления;
Схемы обвязки узлов системы отопления;
Схема системы водоснабжения и водомерного узла;
План и схема системы газоснабжения;
Спецификация материалов и оборудования.

Проектом предусматривается:
— демонтаж сущ. газовых стояков, разводки по кухням к газовым приборам;
— прокладка газовых стояков, разводки по кухням к газовым приборам;
— присоединение вновь проложенного газопровода к существующему;
— установка отключающих устройств на высоте 1,5-1,6 метра от уровня отмостки.

Ведомость чертежей:
1. Общие данные.
2. План дома М 1:100.
3. План газопровода М 1:500.
4. Аксонометрическая схема газопроводов.
5. Ковер для вывода провода-спутника.
6. Спецификация.
Формат автокад.

Ведомость рабочих чертежей основного комплекта ГСН:
1. Общие данные;
2. План газопровода. М1:500;
3. Продольный профиль газопровода;
4. Спецификация.
Формат компас.

Ведомость рабочих чертежей основного комплекта ГСВ:
1. Общие данные;
2. Газопроводы. План;
3. Газопроводы. Разрез 1-1, 2-2. М1:25;
4. Аксонометрическая схема газопровода. М1:100.
Формат компас.

Типовой проект газоснабжение жилых домов

Газоснабжение жилого дома.

Газоснабжение жилого дома.

Перенос газового оборудования в проектируемую кухню в жилом двухквартирном доме.

Проект газификации коттеджа (Компас).

Проект газоснабжения частного дома (Компас).

Установка настенного котла и ПГ-4.

Рабочий проект газоснабжения квартиры в 2-х квартирном жилом доме.

Проектная документация газоснабжения жилого дома. Компас.

Проектная документация: Газоснабжение жилого дома.

Проектная документация: Газоснабжение жилого дома.

Типовой проект газоснабжение жилых домов

Категории

Размер Файла 470.42 KB | Платформа: AutoCad

Проект автономного отопления 2-х комнатной квартиры

Размер Файла 873.42 KB | Платформа: AutoCad

Газификация жилого дома 9 этажей. Теплогенераторная

Размер Файла 111.15 KB | Платформа: AutoCad

.

Размер Файла 152.81 KB | Платформа: Autocad

Проект газоснабжения жилого квартала

Размер Файла 601.56 KB | Платформа: AutoCad

Курсовой проект — 2 листа + ПЗ

Размер Файла 116.88 KB | Платформа: Компас

Курсовой проект.Пояснительная записка и чертежи

Размер Файла 181.64 KB | Платформа: Компас

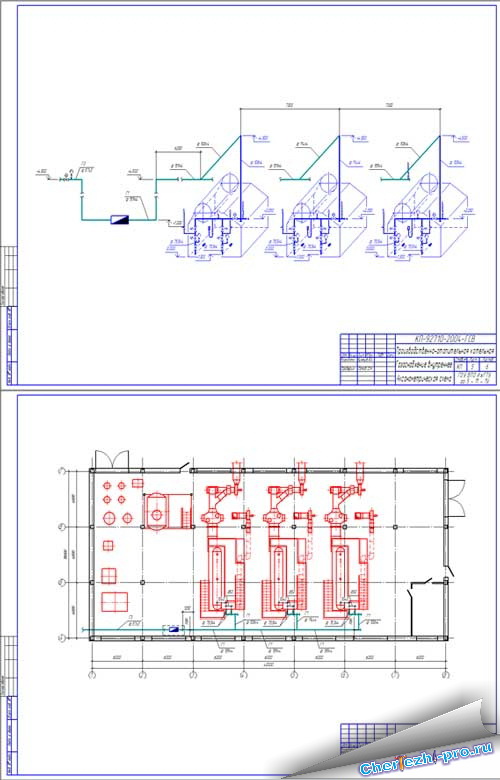

Курсовой проект производственно отопительная котельная

Размер Файла 170.79 KB | Платформа: Компас

Дипломный проект. 4 листа А1 (беза записки)

Размер Файла 986.73 KB | Платформа: AutoCad

Курсовой проект по дисциплине «Газоснабжение жилого микрорайона» для специальности ТГВ. В данном проекте вы найдете гидравлический расчет системы газоснабжения микрорайона и внутреннего газопровода жилого дома. Также к данному проекту прилагается пояснительная записка и чертежи

Размер Файла 816.97 KB | Платформа: AutoCad

Проект газификации частного дома

Вы здесь: Главная » Проект газификации частного дома

Почему газификацию жилья необходимо начинать с проекта?

Состав и работа над проектом

Проект газификации частного дома является одним из первых этапов газификации жилья, но до этого необходимо получение технических условий (ТУ) на газоснабжение. Такой документ будет состоять из пояснительной записки и чертежей, которые обязательно содержат:

• расстановку газового оборудования;
• трассировку газопроводов по улице и в доме;
• расположение дымовых и вентиляционных каналов;
• некоторые детали, уточнения и др.

Проект для частного дома требует правильный подход

Работа над проектом газификации жилья потребует от одной до трех недель. Для экономии времени начинать его выполнение можно параллельно с подготовкой технических условий.

Для этого надо высказать свои пожелания инженеру-проектировщику, как расположить котел, газовую плиту и газопроводы, на основании чего он подготовит предварительные плановые решения и согласует их с владельцем дома. Пример типового проекта газификации частного дома можно посмотреть в проектной организации и фирмах, занимающихся подобными работами.

По получении технических условий они вместе с ПСД сдаются на согласование в газораспределительную организацию, на что может потребоваться 3-6 недель. Таким образом, общее время, чтобы получить технические условия, выполнить и согласовать проект может составить два-три месяца.

Без ТУ нет ПСД

В технических условиях указывается (содержится):

• местонахождение дома;
• данные собственника (свидетельство на землю и дом или разрешение на строительство);
• характеристики газопровода подключения;
• потребность в газе для дома;
• документ проверки дымовой трубы и вентканалов;
• сведения по устанавливаемому оборудованию (котел, счетчик и т. д.).

Если площадь дома больше 300 кв. м, то чтобы получить ТУ на него, надо указанные документы дополнить теплотехническим расчетом, выполненным проектным учреждением, для определения годовой потребности в газе. Технические условия обычно готовятся в течение 2-5 недель. Конечно, стоимость газификации частного дома (дачи) большой площади будет соответственно выше.

Зачем нужен проект газификации частного дома

Все, что связано с газопроводами и газовым оборудованием (строительство, модернизация, ремонт и пр.), не могут выполняться без ПСД согласно нормативному документу СП 62.13330.2011, п. 4.15.

Над проектом газификации может работать лишь специализированное учреждение, которое обладает свидетельством, подтверждающим его членство в СРО, и допуском на этот вид работ.

В практическом плане ПСД газоснабжения нужна для:

• правильного выбора газового оборудования;
• обеспечение безопасных условий в помещении, где будет устанавливаться газовое оборудование;
• его согласования в соответствующих инстанциях для узаконения;
• точного подсчета затрат на газификацию дома и пр.

Но необходимо помнить, что технические условия и проект газоснабжения имеют срок давности, который в зависимости от региона может изменяться. Если за это время газопровод не подведен и не подключен к сети, то надо вновь получать ТУ и делать новую ПСД.

Сколько стоит проект газификации частного дома

Стоимость проекта газоснабжения частного дома во многом зависит от места подключения к питающему газопроводу. Если эта точка выведена к фасаду жилья, то такая ситуация является стандартной и цена за проект в зависимости от региона будет также нормированной. Для Санкт-Петербурга это, например, это составляет 20-38 тыс. руб., а для Саратова дешевле – 8-16 тыс. руб. в зависимости от необходимых технических решений.

Если точка подключения газопровода у дома отсутствует, то это еще не значит, что к участку газопровод вообще не подведен. Его наличие обычно подтверждает газовый шкафной регуляторный пункт (шкаф желтого или синего цвета).

Может так случиться, что газопровод вообще не выходит на участок, но проложен где-то по улице. В обоих этих случаях процесс автономной газификации также вполне осуществим, но дело несколько усложнится, так как потребуется больше времени, средств и согласований.

У людей может возникнуть вопрос: почему стоимость проекта газификации частного дома составляет определенную сумму? Дело в том, что данная деятельность обязывает учреждение обзавестись специальными документами, но для их получения требуются определенные средства, да еще надо отчислять ежемесячно деньги на счет специальных фондов.

Также из стоимости этой работы оплачивается труд проектировщиков, приобретается оборудование, материалы, арендуются помещения, покрываются транспортные расходы и формируется прибыль организации.

Проект газификации частного дома: необходимые документы, особенности составления и оформления

Газовые коммуникации требуют более серьезного внимания при проектировании и монтаже, чем другие инженерные сети.

Обосновано это тем, что газопотребляющие установки – это особо опасные объекты, подлежащие строгому учету и контролю.

Подведение газопровода к дому и снабжение газовых приборов топливом довольно трудоемкое и затратное занятие.

Необходимость проектирования

Основная задача инженеров при проектировании газовых систем – обеспечить безостановочную подачу топлива ко всем приборам.

При этом необходимо учесть ряд требований, предъявляемых к газоиспользующим устройствам и системам, которые поставляют газ потребителям.

Все нормы проектирования указываются в специальной технической литературе – государственных стандартах, сводах правил и справочниках. Знание этих правил – прерогатива грамотных специалистов.

Именно поэтому заниматься проектированием газоснабжения должны не просто вольнонаемные специалисты, а кадровые сотрудники проектных отделов.

Без утвержденного и согласованного газовой службой проекта невозможно будет приступать к монтажу системы и тем более ее эксплуатации.

Статью о нюансах монтажа оборудования системы газоснабжения, читайте здесь.

Полномочные организации

В каждом городе существует ряд организаций, которые предоставляют свои услуги в сфере проектирования опасных устройств. К таким объектам относят не только газопроводы, но и прочие элементы газопотребляющих сетей, котельные.

Как правило, все проектные организации после их создания обязывают вступать в членство саморегулируемых организаций (СРО). В противном случае фирма не сможет участвовать в тендерах и получать серьезные заказы.

Нахождение организации в структуре СРО гарантирует заказчикам безопасное и грамотное выполнение работы. В случае невыполнения условий договора или некачественного предоставления услуг проектная фирма, имеющая свидетельство СРО, рискует не только своей репутацией, но и финансовыми средствами.

Свидетельство СРО. (Нажмите для увеличения) Членство в СРО возможно получить лишь тем компаниям, в штате которых постоянно находится не менее двух инженеров-проектировщиков систем газоснабжения.

Квалификация и знания этих специалистов проверяются каждые три года специальной комиссией. После успешной сдачи экзамена инженеры получают аттестаты.

Вопреки сложившемуся мнению, лицензию организация иметь не должна. Лицензирование проектной деятельности было отменено.

При заключении договора важно уточнить, что обязанности по замерам, выездам в газовую службу, согласованию и утверждению проекта исполнитель берет на себя. Этот пункт позволит заказчику снять с себя ответственность за процесс и результаты проектирования.

Статью о необходимом перечне документов для газификации частного дома читайте здесь.

Перечень нужных документов

Чтобы проектировщикам приступить к работе, заказчик должен предоставить данные для проектирования. Сюда входят:

• технические условия на подключение к газовым сетям, полученные в Горгазе;
• ситуационный план участка, выданный Администрацией населенного пункта;
• протокол геологических исследований, который выполняют специализированные организации;
• план дома с указанием желаемого размещения оборудования.

Пример плана дома. (Нажмите для увеличения) План дома может воспроизвести инженер-проектировщик, если здание уже существует.

В то же время он сможет выполнить все необходимые замеры.

При проектировании специалисту могут понадобиться:

• расстояние от источника газоснабжения до стен дома;
• габариты помещений;
• расстояние между сооружениями, постройками и коммуникациями, расположенными на участке.

Только при наличии всех исходных данных инженер может приступить к расчетам и черчению.

Статью с отзывами о газовых котлах отопления читайте здесь.

Содержание проекта

Проект газификации частного дома. (Нажмите для увеличения) Грамотный проект всегда подкреплен расчетами. Первое, что должен сделать проектировщик – рассчитать расход газа, необходимого для снабжения всех газоиспользующих приборов дома. Когда эта цифра будет получена, приступают к планированию трассы газопровода.

Учитывая требования норм, инженер проведет газ от магистрального трубопровода к дому. На врезке обязательно будет устанавливаться отключающая задвижка, а на вводе в дом – счетчик.

Выбор оборудования и приборов ложится на плечи специалиста, но при этом учитываются пожелания заказчика. Все подобранное оснащение должно закупаться в специализированных магазинах. Это поможет уберечься от подделок и некачественного товара.

При сдаче объекта представителю газовой службы на каждый газоиспользующий прибор нужно предоставить техническую документацию – паспорта и сертификаты. Эти документы могут предоставить только серьезные организации, несущие ответственность за продаваемые изделия.

Пример гидравлических расчетов. (Нажмите для увеличения) Когда оборудование будет расставлено и трубы разведены, инженер сделает гидравлический расчет газопровода. Это необходимо для того, чтобы определить размеры труб и потери давления в системе.

Подтвердив работоспособность газовой сети, инженер составит спецификацию оборудования и материалов.

В итоге проект должен содержать несколько листов:

• поэтажные планы и разрезы дома с указанием мест установки приборов и разводкой газопровода;
• схемы сети от места врезки до приборов;
• схемы монтажных узлов и рекомендации по строительству;
• описание мер по защите от негативных воздействий;
• рекомендации по обслуживанию и эксплуатации системы газопотребления;
• спецификацию оборудования и материалов.

Все изменения, которые будут внесены в согласованный проект в результате строительства, должны утверждаться повторно. Исполнительная документация, которая отражает фактически выполненную работу, будет храниться в архиве Горгаза.

Поэтому, чтобы избежать ненужных недоразумений, окончательный проект должен полностью соответствовать монтажу.

Требования к проектированию

Единственное существенное условие, которое должно быть соблюдено беспрекословно – полное соответствие проекта требованиям нормативной документации. Опытные специалисты прекрасно знают эти правила и не раз с ними сталкивались на практике.

Для каждого проекта нужно снова и снова досконально изучать пункты норм. Требования, предъявляемые к газовым сетям, могут отличаться в зависимости от условий строительства, способа прокладки газопровода, типа установленного оборудования и многих других вещей.

Если проектировщик не выполнит хотя бы одно существенное правило, проект не пройдет проверку и будет возвращен на доработку. Специалисты технического отдела газовых служб досконально проверяют документацию. Поэтому на утверждение проекта иногда может уйти целый месяц.

Смотрите видео, в котором рассматриваются негативные последствия нарушения проектной схемы газоснабжения жилого дома:
